Hallo,

ich hab mir einen Limiter gebastelt, um den Eingang vom Spektrumanalysator zu schützen.
Eigentlich mehr um die Toolchain Layout => Fräse zu prüfen, aber verwenden lässt sich das vielleicht trotzdem.

Hier die Schaltung die ich irgendwo im Internet gefunden verwendet hab:



Was aus der Fräse kommt:

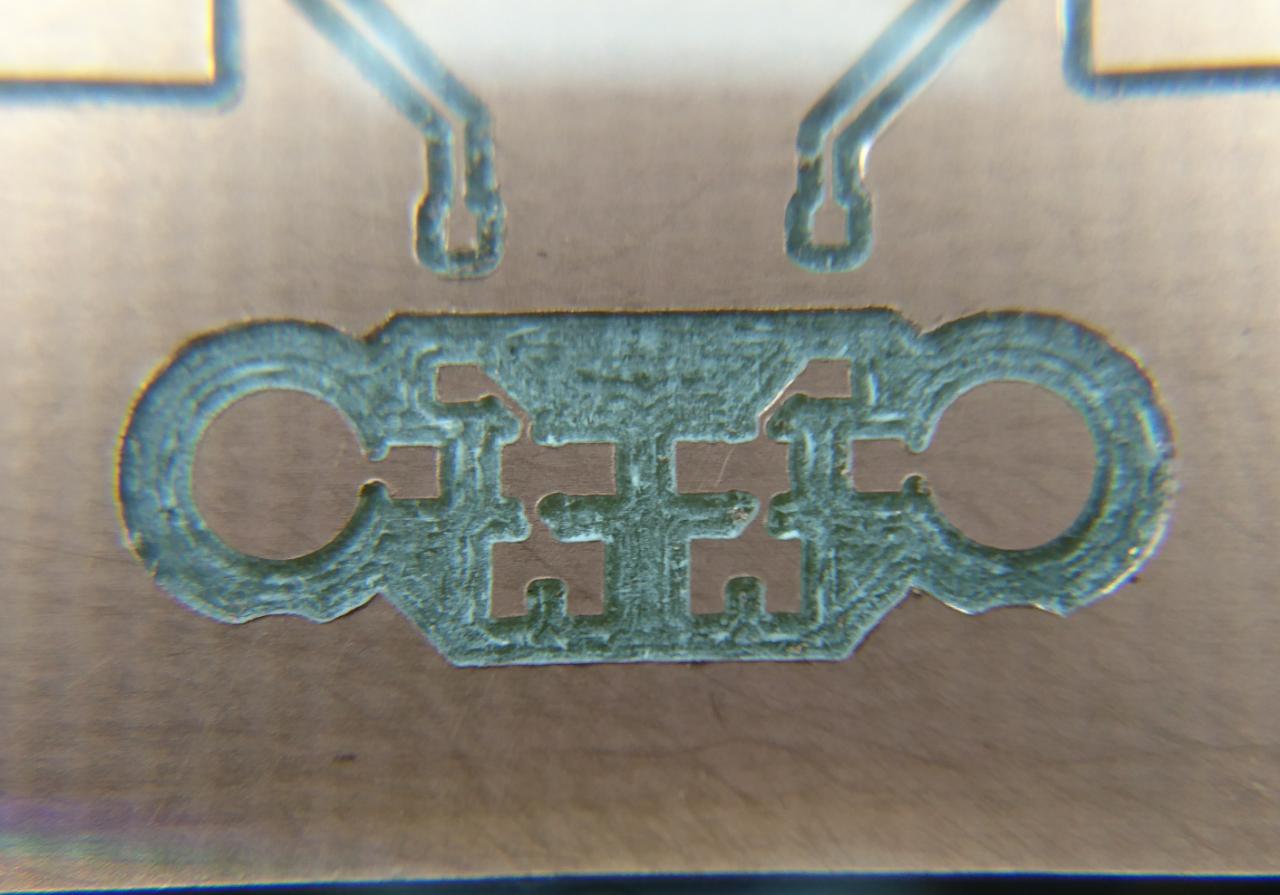

Aufgebaut ists entsprechend, eingebaut in einem kleinen aus Platinenstücken gelöteten Kästchen.

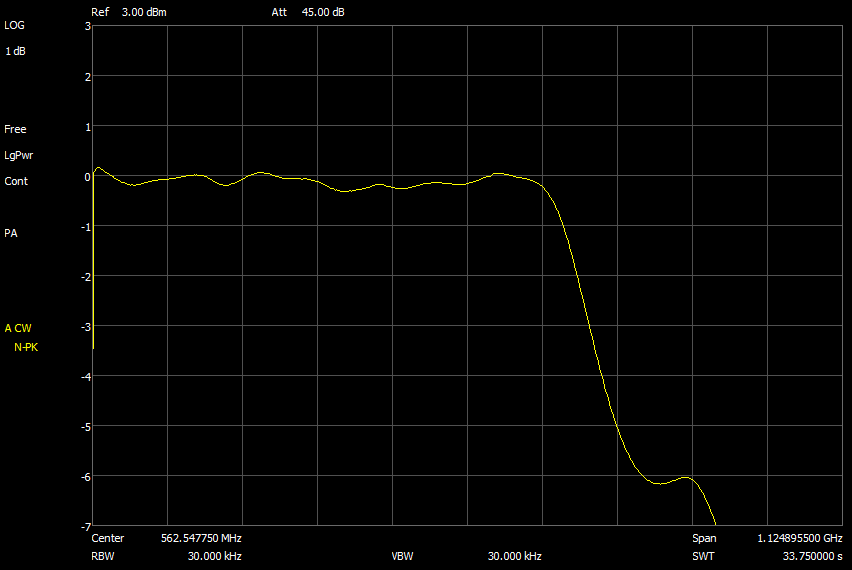

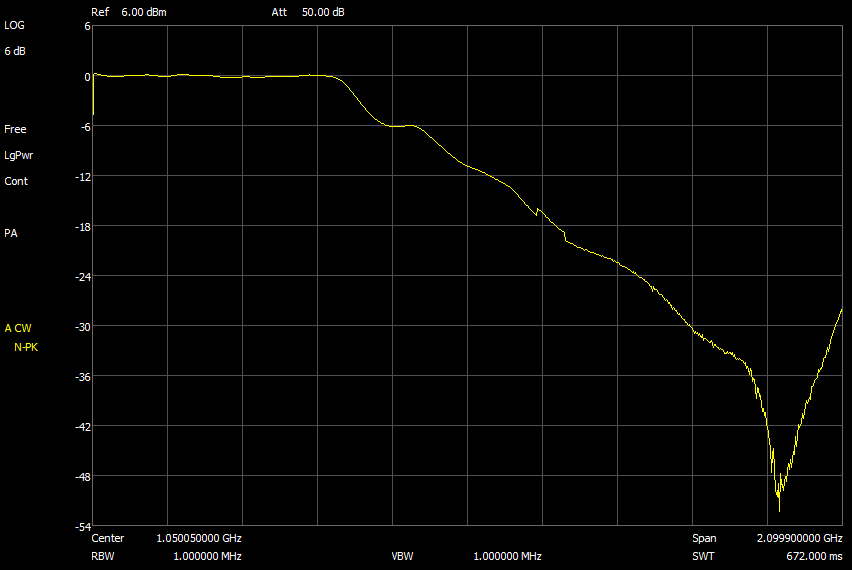

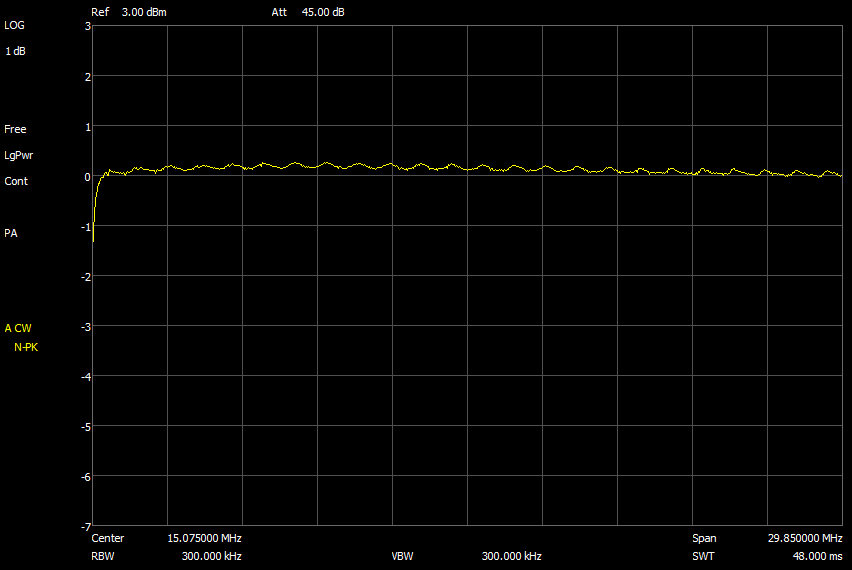

Hier der Frequenzgang 150kHz-30MHz, 100kHz-1.1GHz mit -3dB, und dann noch 9kHz - 2.1GHz, alles was der SA hergibt:





Vielleicht hat ja wer Bedarf.


Grüße, Tobi

[E_Tobi]

Ist übrigens eine Zauberkiste die offensichtlich die Physik örtlich begrenzt krümmt.
33nF auf 100 Ohm geben bei mir ~50kHz Grenzfrequenz...

[alfsch]

der Herr sprechen in Rätseln...

33nF ?  50kHz?

[E_Tobi]

Der Tracking Generator hat 50 Ohm Ausgangswiderstand, der SA hat 50 Ohm Eingangswiderstand, und der Limiter sind 3x100nF in Reihe, also 33nF gesamt. Müsste doch eigentlich einen Hochpass mit 48kHz -3dB geben....

[christianw.]

Sieht man doch aber auf dem ersten Plot.

[voltwide]

Das passt schon für übliche EMV-Messungen ab 150kHz.

[E_Tobi]

Stimmt, passt schon....die lineare skalierung ist immer wieder gewöhnungsbedürftig.
