R44Q billig QuickCharge 3.0 Kfz USB-Ladegerät
#1
Hi,

ich habe seit neuestem ein QuickCharge 3.0 kompatibles Smartphone und finde gerade die schnelle Ladezeit praktisch, wenn man unterwegs ist und schnell laden kann. Also habe ich mir auch mal ein billiges QC3.0 Ladegerät von ali bestellt.

Bisher hatte ich für iPhone und iPad ein Aukey Ladegerät mit zwei Ports. Ich hatte mich damals für ein möglich hässliches klobiges Ladegerät entschieden, in der Hoffnung, dass es stabiler und im inneren hochwertiger ist als die kleinen billig Dinger die heiß werden.

https://www.amazon.de/Ladegerät-Autolade...aukey+4.2a

Die Spitze kann abgeschraubt werden und die Sicherung befindet sich dann im inneren des Geräts welche man rausnehmen und wechseln kann.

Wenn ich das neue Handy nun dranstecke zeigt das USB Meter hier 1.77A@5.02V an.

Ich habe nun allerdings Probleme mit dem China Ladeteil. Es ist relativ billig aufgebaut. Ich habe es auch ausversehen zu schnell aufbekommen. Es wird nicht gut festgehalten und zu meiner Überraschung hat es gar keine Sicherung.

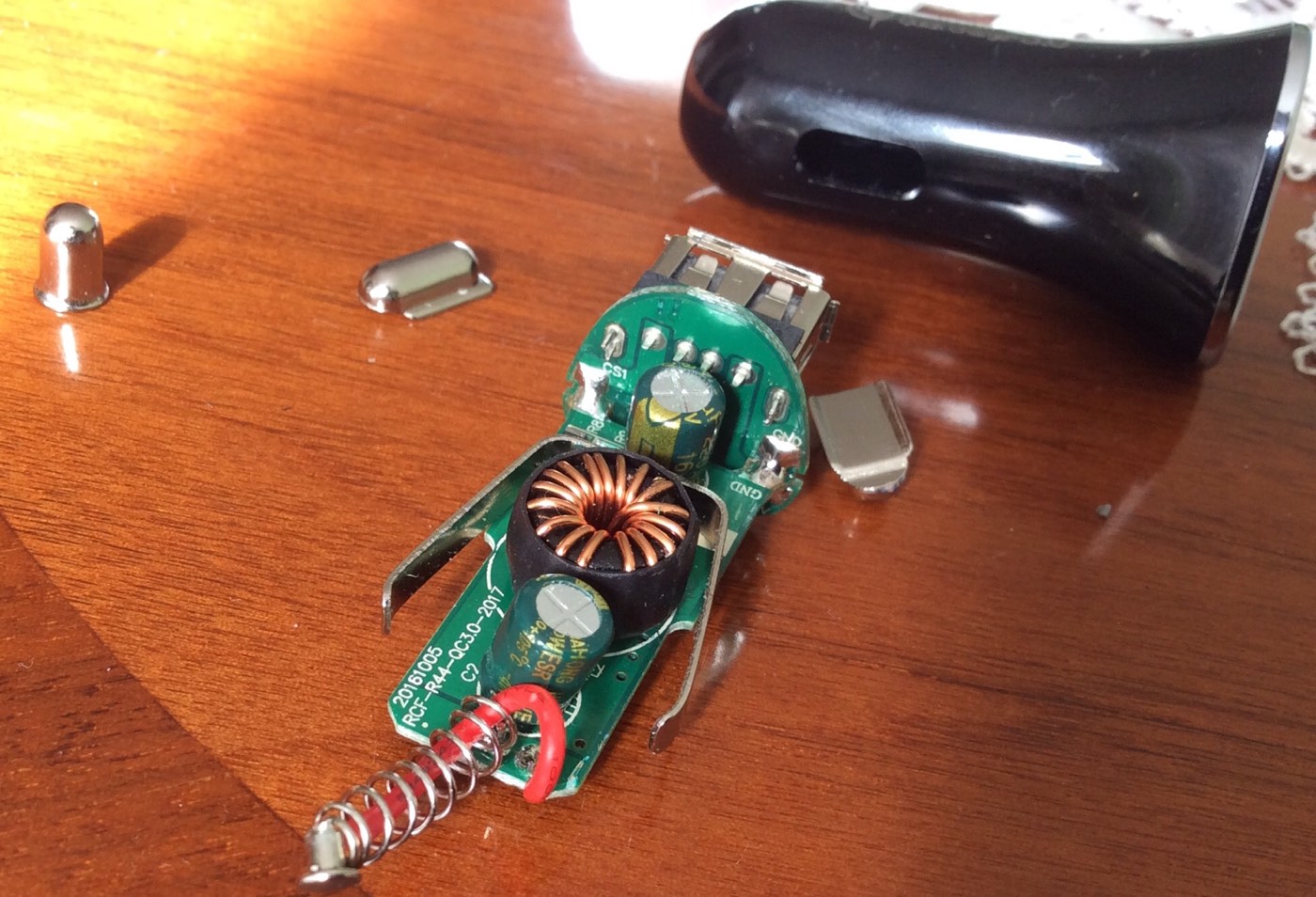

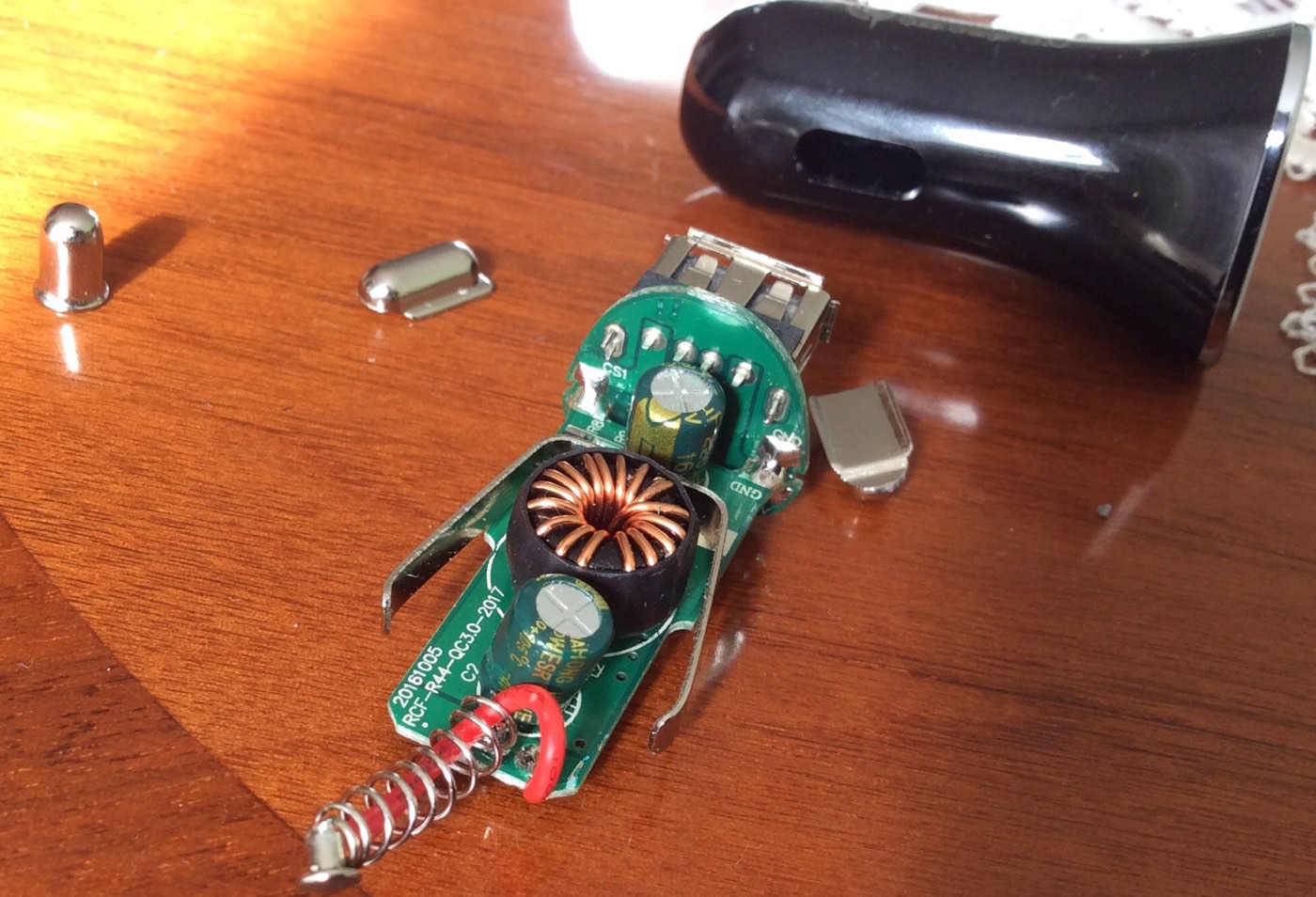

Hier sind mal ein paar Fotos von dem Ding.

https://drive.google.com/file/d/0B1I_WTp...sp=sharing

https://drive.google.com/file/d/0B1I_WTp...sp=sharing

Taugt das Ding überhaupt irgendwas? Bringt es was wenn ich meine eigene Sicherung einbaue? ICs gut? Lohnt sich ein ELKO mod oder etwas in der Richtung?

Das Ding ist mir auseinander gefallen, also habe ich die Platine direkt ohne Gehäuse angesteckt und gemessen.
Ich habe meiner Meinung nach stabile QC Werte bekommen.

2.66A@6.08V. Wenn ich mich recht erinnern kann hat das Stepping auch funktioniert. Habe leider während ich mit dem Handy am Aufnehmen war etwas gewackelt und dann hat es beim Tacho irgwo klick gemacht. USB Meter Dunkel - bzzt nix funksioniert.

Aukey nochmal dran gemacht , kein LED Leuchten , nix. Also muss ich wohl Sicherung im Auto tauschen.

Ich sehe auf Amazon übrigens die selbe bauweise.

1
2
und viele mehr.

Meins hat die Beschriftung RCF-R44Q. (Wie das Rocketek)

Es gibt auch welche mit YHC-R44Q

Ich muss mal eben die Artikel raussuchen, die ich damals angeguckt hatte und verglichen hatte. Aber wie dem auch sei, wenn das Ding eurer Meinung nach eh nichts taugt kommt es in die Tonne.

Reply
#2
Das ist ja ein ZigAnzünder-Adapter. Damit entfallen natürlich die üblichen Anforderungen an die Isolation.
Normalerweise findet sich da noch eine Schmellsicherung im Pluspol des Steckers.
Ob das Teil was taugt vermag ich so nicht zu beurteilen.
...mit der Lizenz zum Löten!

Reply
#3
(06.03.2017, 01:09 PM)voltwide schrieb: Das ist ja ein ZigAnzünder-Adapter. Damit entfallen natürlich die üblichen Anforderungen an die Isolation.
Normalerweise findet sich da noch eine Schmellsicherung im Pluspol des Steckers.
Ob das Teil was taugt vermag ich so nicht zu beurteilen.

Ja genau. Bei Billigdingern war das eigentlich immer so, dass die sogar am Kontakt für den Pluspol sparen und direkt die Sicherung hierfür benutzen. Was man also am Ende rausgucken sieht, ist die Sicherung selbst.

Beim Aukey ist diese wie gesagt im inneren. Ausserdem hat man hier nicht die Befestigungsklammern als Masse genommen. Man kann schon etwas erkennen, dass es nicht billo ist.

[Bild: TBiOBve.jpg]

Reply
#4
Zu dem IC kann man wenig sagen, eine Bezeichnung ist nicht erkennbar. Kannst du das mal reinigen?

Für solche Sachen empfehle ich "Kontakt LR", damit wird alles wie neu:

https://www.conrad.de/de/leiterplattenre...22812.html

(Sparsam nutzen, ist sehr ergiebig)

Reply
#5
Hab schon sehr viel positives von dem Zeug gehört. Muss ich mir mal holen. Habe nun mit Isopropa gereinigt. War doch nicht hartnäckig.

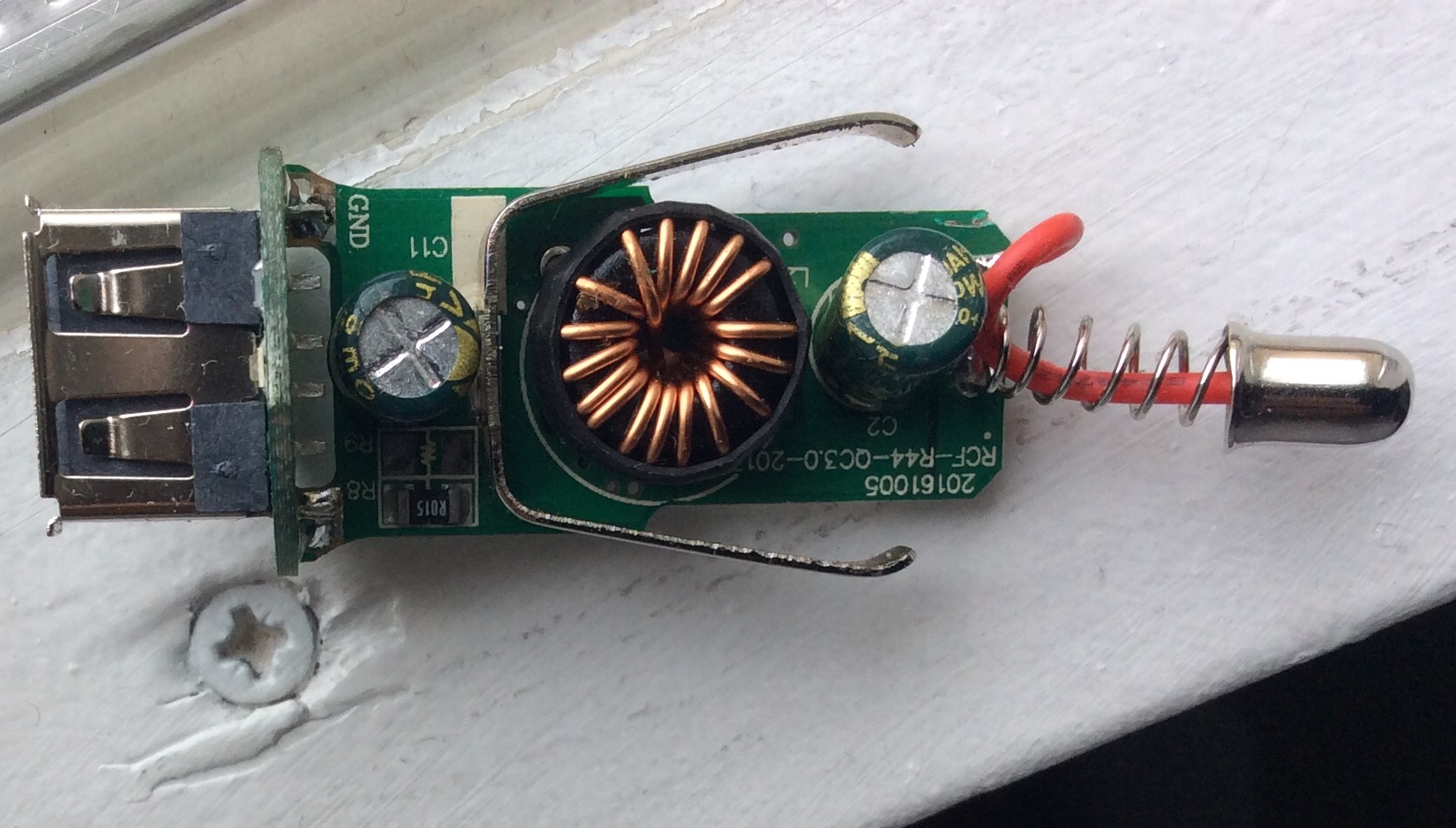

Das zweite Bild habe ich gedreht , damit du dir nicht den Kopf verdrehst beim lesen Big Grin



Hab keine gute Kamera da. Aber das iPad scheint bessere Bilder zu machen als mein Xiaomi mit beta Customrom.

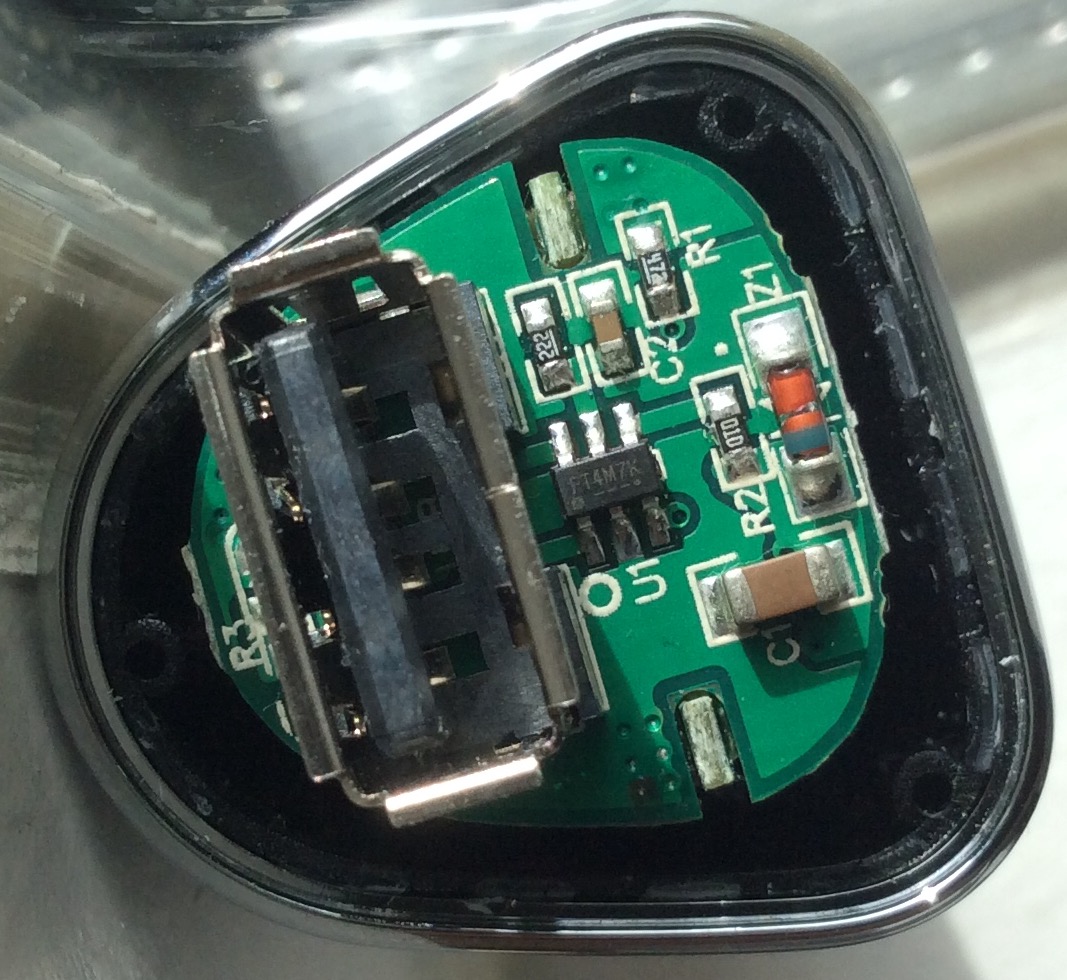

edit: Bild Nr 3 weil ich vorne noch einen IC entdeckt habe. Keine Ahnung ob der wichtig ist. Vermutlich nicht.
edit2: scheint dieser hier zu sein, laut chinesischem Board. Ist auch in diversen Powerbanks zu finden. Irgendwas mit QC3.0 identification - Datenblatt



Reply
#6
Wäre super, wenn du die Bilder (in Zukunft) zum Forum hochlädst, dafür haben wir den Uploader. (Hinreichend skaliert und komprimiert)

Reply
#7
Sieht soweit doch gut aus.

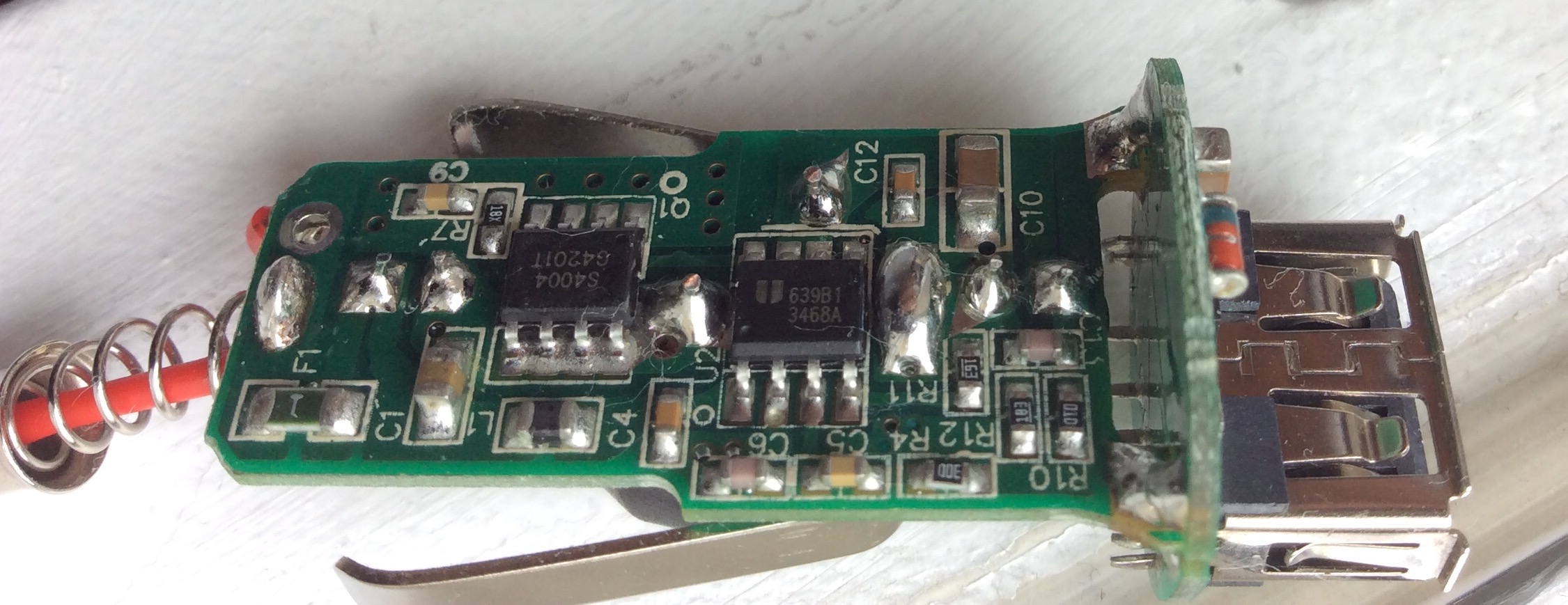

Der Lader ist um den EUP3468A herum gestrickt:

http://www.eutechmicro.com/index.php?a=p...ata&id=335

Deine Sicherung ist mit "F1" beschriftet.

Solander der FP6601Q QC 3.0 Controller nicht kaputt geht, kann nichts passieren.

Reply
#8
(06.03.2017, 03:10 PM)christianw. schrieb: Wäre super, wenn du die Bilder (in Zukunft) zum Forum hochlädst, dafür haben wir den Uploader. (Hinreichend skaliert und komprimiert)

Hab ich. Weiter oben gehts nicht mehr. Da hab ich keinen Edit button mehr überrascht

Reply
#9
(06.03.2017, 03:21 PM)christianw. schrieb: Sieht soweit doch gut aus.

Der Lader ist um den EUP3468A herum gestrickt:

http://www.eutechmicro.com/index.php?a=p...ata&id=335

Deine Sicherung ist mit "F1" beschriftet.

Solander der FP6601Q QC 3.0 Controller nicht kaputt geht, kann nichts passieren.

Mein Beitrag wurde gelöscht. Also tippe ich nochmal.

Vielen , vielen Dank. Danke, dass du grünes Licht geben kannst. Ich werde das Ding zusammenflicken irgendwie, damit es hält. Die Verarbeitung hat mich skeptisch gemacht, aber wenn du sagst dass die Elektronik OK ist dann passts.

Ich vermute ich habe dann mit dem + Pol Spacer und der Feder im Zigarettenanzünder einen Kurzschluss verursacht. Anders kann ichs mir nicht vorstellen.

Kannst du mir noch erklären , warum der + Pol Spacer von einem Magneten angezogen wird aber die Spacer an der Seite für die Masseklammer (furchtbare Ausführung) nicht magnetisch sind?

Danke im Voraus , Han Solo.



Reply
#10
Weils magnetisch ist?

Vermutlich vorne (Eisen)blech, seitlich Messing.

Reply
#11

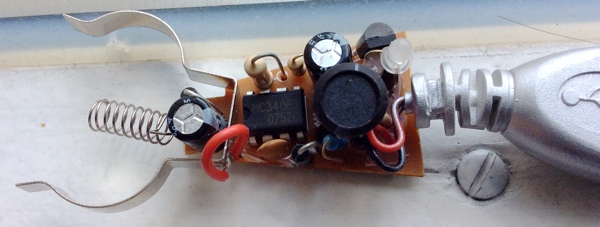

Noch das hier gefunden. Sehr geiler Teilespender.

MC34063 und A733 Transistor

Reply
#12
Gibt es mittlerweile billige Chinabreakouts, die die komplette Beschaltung für einen Quickcharge-USB-Port drauf haben?

Reply
#13
Nur so:

https://de.aliexpress.com/item/BlitzWolf...30009.html

https://de.aliexpress.com/item/BlitzWolf...48175.html

https://de.aliexpress.com/item/YFW-QC3-0...41130.html

https://de.aliexpress.com/item/AUKEY-Ori...37186.html

Reply
#14
Würde da lieber eine Xiaomi Powerbank holen. Bessere Preis Leistung meiner Meinung nach.

Zwecks Kfz Ladegerät:

https://www.mydealz.de/deals/blitzwolfr-...ood-982014

Ist bei mir nun im Einsatz. Läuft supi . Der andere ist nun Ersatz.

Gibt auch andere Ausführungen https://www.mydealz.de/deals/blitzwolfr-...ood-982018

Reply
#15
Zitat:Würde da lieber eine Xiaomi Powerbank holen. Bessere Preis Leistung meiner Meinung nach.

Was genau ist besser?

Welche Xiaomi Powerbank referenzierst du hier, die haben ja nicht nur eine im Angebot. (Mal davon abgesehen, dass man auch Fakes kaufen kann)

Wäre super, wenn du direkt auf das Angebot verlinkst, anstatt diese mydealz-Schice. Da wird dann wieder über zig Seiten getrackt. misstrau

Reply
#16
Der Akku ist schon da, das ist ja das tragische. Würde gerne meine 18V-Akkuschrauber-Akkus zweckentfremden, seit beginn des Studiums stehen die nur doof rum. Und das tut einem Lithium-Akku bekanntlich nicht so gut wenn da keine Bewegung drin ist.

Für 3,88€ lohnt es sich wohl nicht, was selbst zu Basteln. 18V->DCDC->12V dann direkt daran. Batterispannungsüberwachung über nen kleinen Atmega. Hab mir heute ausgemalt, der könnte den DCDC über einen enable-in oder die ganze Schaltung per Mosfet schalten.Spricht da was gegen?

Reply
#17
Was für ne Batteriespannungsüberwachung?

Komparator mit integrierter Referenz, PMOS, gut ist.

Reply
#18
Das der 18V-Akku nicht tiefentlädt.

Gibts Komparatoren mit integrierter Referenz? Ich bin zuletzt dabei rausgekommen, das ein billiger Arduino wohl am einfachsten ist. So ein Nano oder Micro oder wie die Dinger für 2 Mark 50 heißen.

Reply
#19
Es gibt alles. Smile

Z.b.:

http://www.ti.com/lit/ds/symlink/tps3701.pdf

In günstig:

http://ww1.microchip.com/downloads/en/De...mic841.pdf

Du kannst aber davon ausgehen, dass deine Akkus bereits eine Schutzschaltung haben - mit hoher Wahrscheinlichkeit sogar eine komplette BMS mit Balancer.

Reply
#20
(18.04.2017, 05:25 PM)christianw. schrieb:
Zitat:Würde da lieber eine Xiaomi Powerbank holen. Bessere Preis Leistung meiner Meinung nach.

Was genau ist besser?

Welche Xiaomi Powerbank referenzierst du hier, die haben ja nicht nur eine im Angebot. (Mal davon abgesehen, dass man auch Fakes kaufen kann)

Wäre super, wenn du direkt auf das Angebot verlinkst, anstatt diese mydealz-Schice. Da wird dann wieder über zig Seiten getrackt.  misstrau

Preis Leistung. Oft zwischen 10 und 15.
Hier mal eine. Wobei ich den Preis nicht ausfindig machen kann auf die schnelle. Gibt aber allemögliche öfters im Angebot.
Verarbeitung des Gehäuses ist auch solide. Chinas "Apple" halt.

mydealz.de

Big Grin
