Ohh, ein Gerät ganz ohne Röhren. Da wäre ja noch eine Menge Platz für Class-D-ICs!
...mit der Lizenz zum Löten!
Member
Beiträge: 222
Themen: 32
Registriert: Jan 2015
Class D ist bei mir doch auch vorgesehen, sogar Doppel D (die dicke GZ34)
lG Martin
Member
Beiträge: 222
Themen: 32
Registriert: Jan 2015
Member
Beiträge: 222
Themen: 32
Registriert: Jan 2015
Member
Beiträge: 222
Themen: 32
Registriert: Jan 2015
Member
Beiträge: 15.894
Themen: 70
Registriert: Jul 2009
Gediegen. Die Ausgangstrafos sehen mir in etwa nach 2xEL84 aus, das wären ca ca 2x15W - könnte also mit einem TPA3110 schon durchaus schon mithalten.
...mit der Lizenz zum Löten!
Member
Beiträge: 222
Themen: 32
Registriert: Jan 2015
so isses. Er füttert die aber trotz der vorgesehenen Siebdrossel noch mit etwa 320V. Zudem ist das B Betrieb, also fest eingestellte Gittervorspannung.
Ich schätze der wird 17 Wättchen abliefern. Das Original war ausgelegt für 2x 20W, allerdings bei 350V, das liegt oberhalb dessen was im Datenblatt der EL84 noch als vernünftig gilt. Ich hab die Versorgung daher etwas angepasst.
Originalschaltung: die haben einen 100µF hinter der GZ34.
Schaut man der mal in ihre Papiere steht da was von Cmax = 60µF.

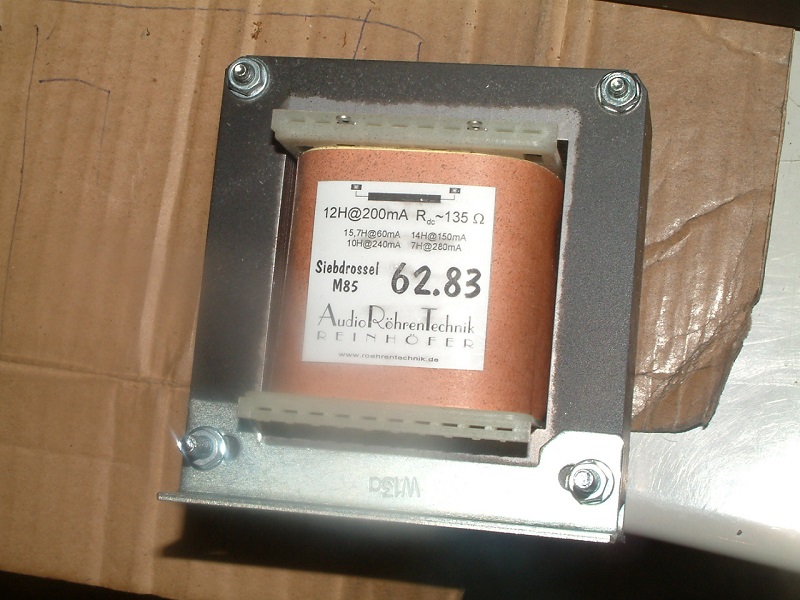

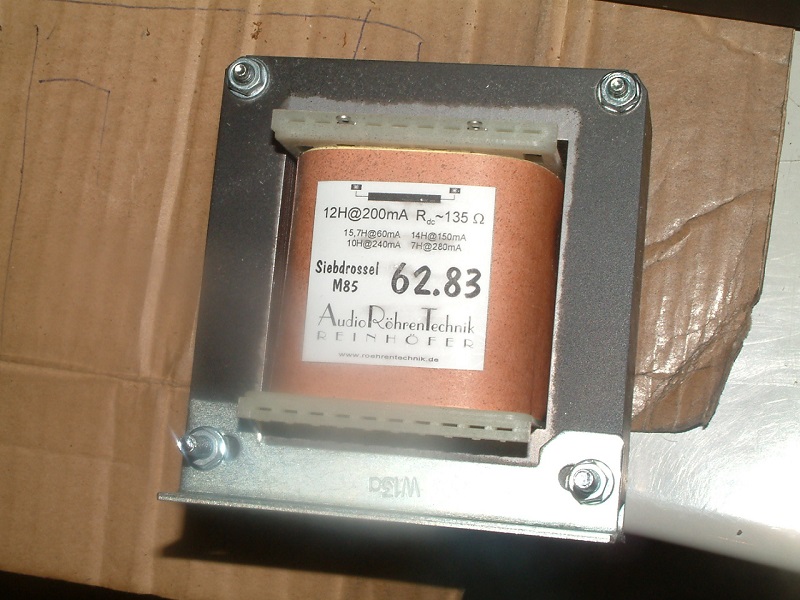

Die hat nun einen 68µF - dahinter eine dicke Drossel (das Ding ist noch unterwegs), dahinter nochmal 68µF. Das gibt nichtnur bestens gesiebtes Futter, die Spannung verringert sich auf zumutbare Werte sodaß man nicht jedes Halbjahr die Endröhren wechseln muß.
lG Martin
Member
Beiträge: 15.894
Themen: 70
Registriert: Jul 2009
(14.03.2017, 05:56 PM)wellenkino schrieb: so isses. Er füttert die aber trotz der vorgesehenen Siebdrossel noch mit etwa 320V. Zudem ist das B Betrieb, also fest eingestellte Gittervorspannung.
Ich schätze der wird 17 Wättchen abliefern. Das Original war ausgelegt für 2x 20W, allerdings bei 350V, das liegt oberhalb dessen was im Datenblatt der EL84 noch als vernünftig gilt. Ich hab die Versorgung daher etwas angepasst.
Originalschaltung: die haben einen 100µF hinter der GZ34.
Schaut man der mal in ihre Papiere steht da was von Cmax = 60µF.
Die hat nun einen 68µF - dahinter eine dicke Drossel (das Ding ist noch unterwegs), dahinter nochmal 68µF. Das gibt nichtnur bestens gesiebtes Futter, die Spannung verringert sich auf zumutbare Werte sodaß man nicht jedes Halbjahr die Endröhren wechseln muß.
lG Martin
Auf dieses Kapazitätsangabe bin ich kürzlich auch gestossen, hatte da nen AC30 zur Repatur, der zu laut brummte.
Kein Wunder bei 22uF Siebelko. Hab denn mal 47uF parallel geschaltet und der Kunde ist nun froh und glücklich.
...mit der Lizenz zum Löten!
Member
Beiträge: 222
Themen: 32
Registriert: Jan 2015
17.03.2017, 04:25 AM
(Dieser Beitrag wurde zuletzt bearbeitet: 17.03.2017, 04:28 AM von wellenkino.)

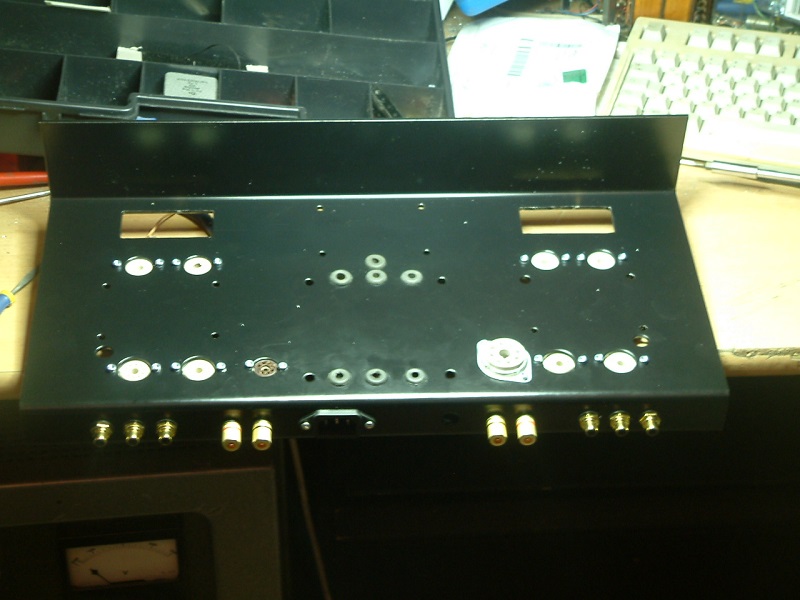

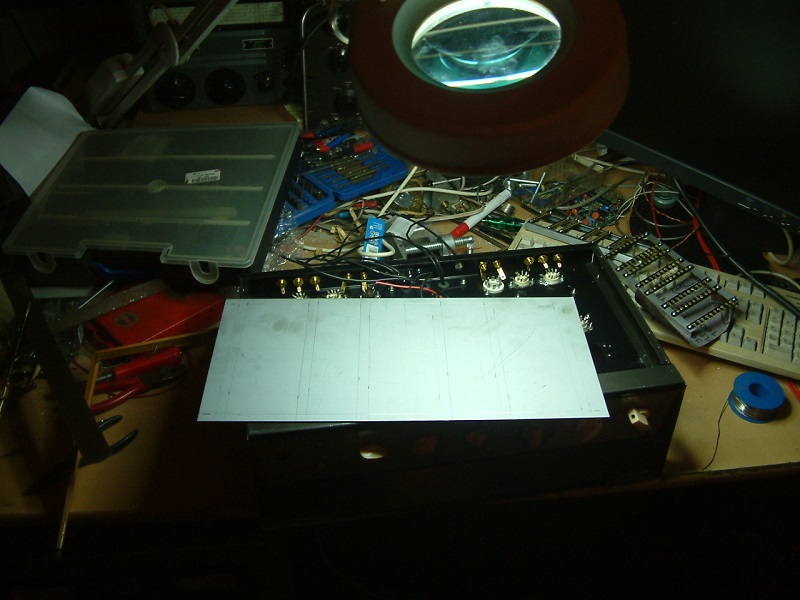

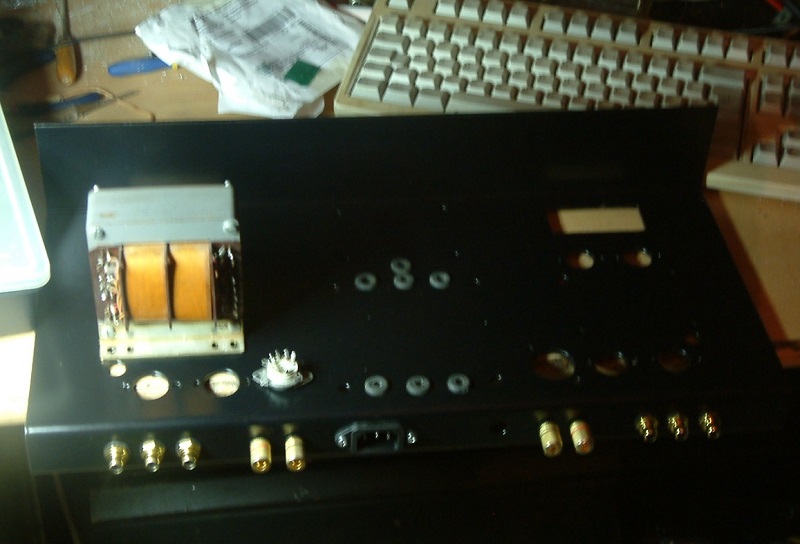

wenn mir ein Stück Blech in die Hände fällt...
Rohstoffe
sowas ist nur für Leute geeignet die trotz CNC Technik und Hochtechnologie nicht vergessen haben was eine Feile ist..

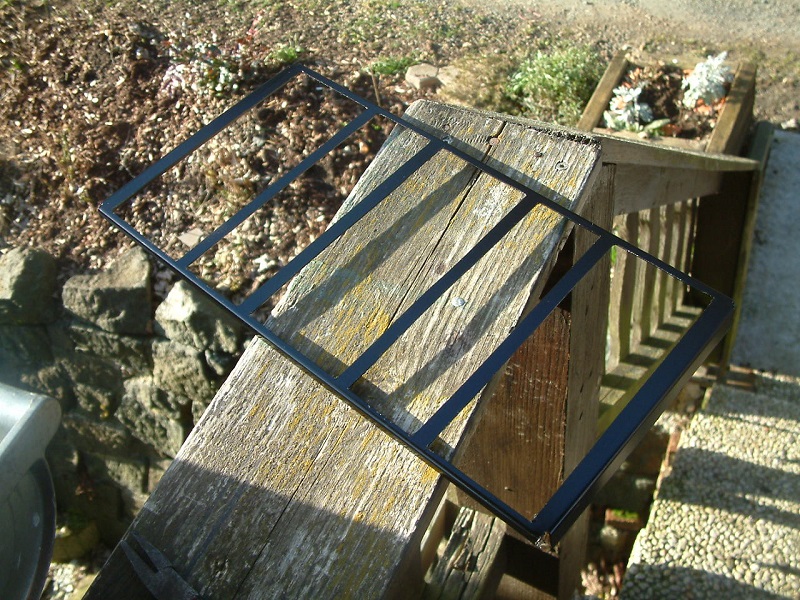

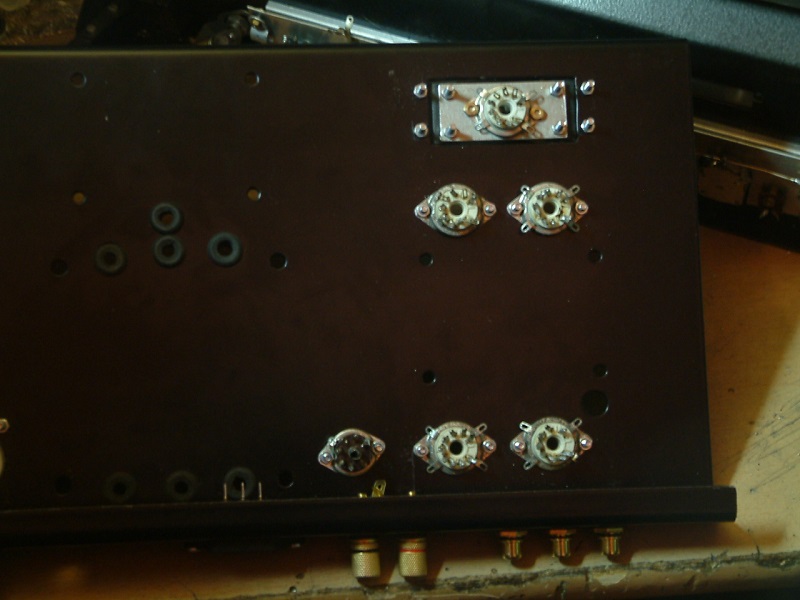

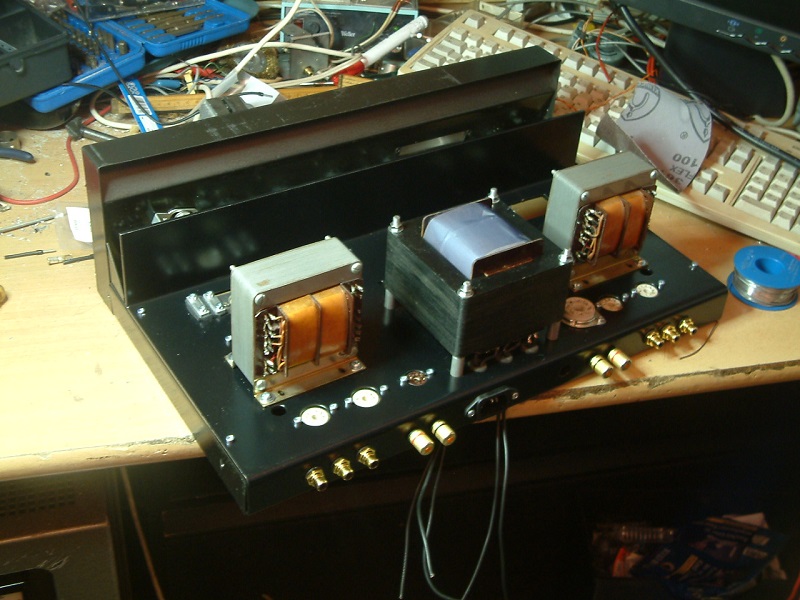

schönes Wetter nutzt man ideal aus (jetzt solls ja wieder regnen)

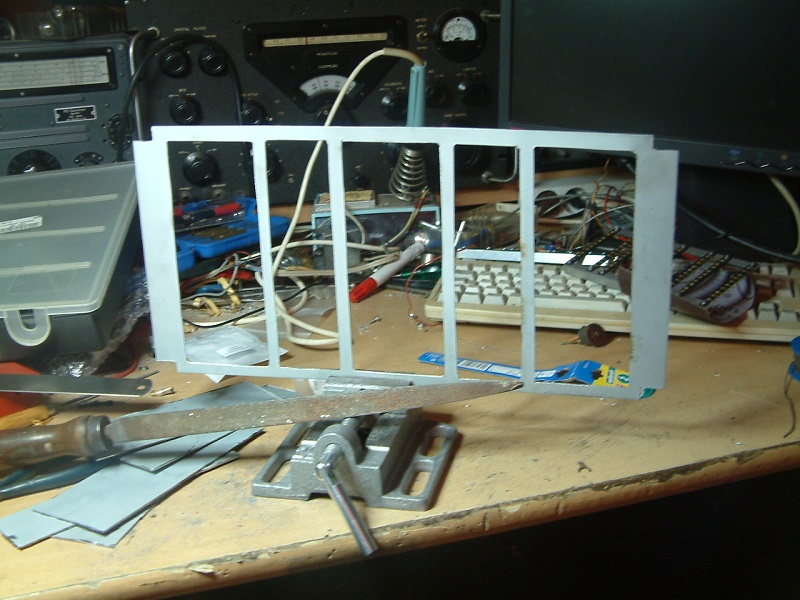

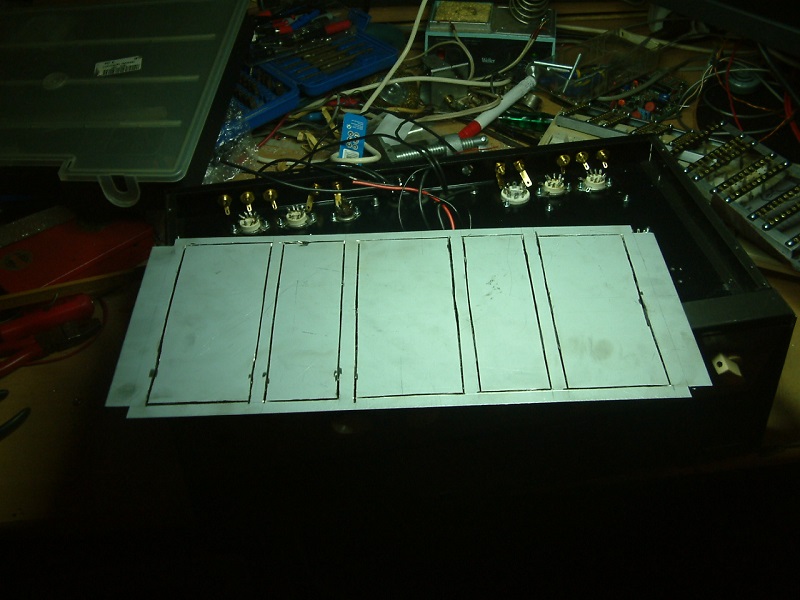

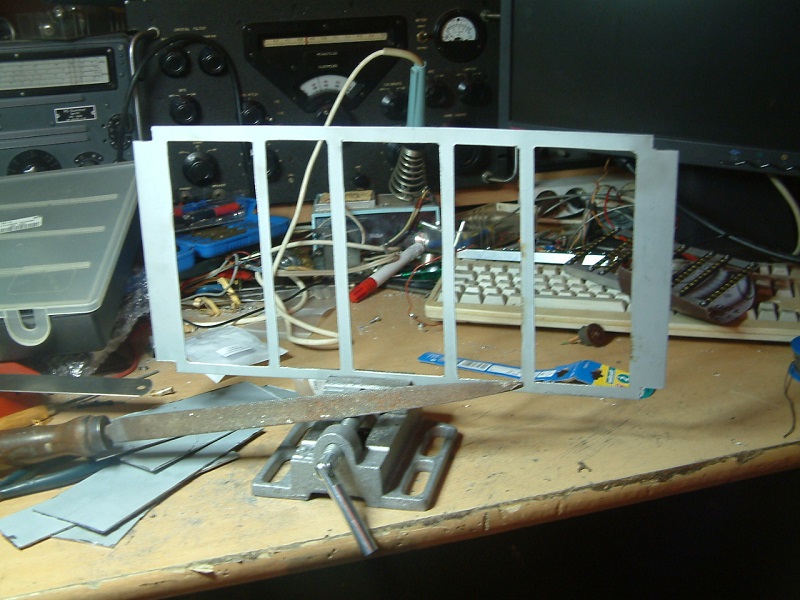

Halterahmen für alle Lötleisten
darauf wird montiert:
2x Halter für russische Glimmerkistchen
Montageplatte für vier Trimmer
Member
Beiträge: 10.596
Themen: 355
Registriert: Jul 2012
Administrator
Beiträge: 10.129
Themen: 165
Registriert: Jun 2005
Don't worry about getting older. You're still gonna do dump stuff...only slower
Member
Beiträge: 222
Themen: 32
Registriert: Jan 2015
Member
Beiträge: 222
Themen: 32
Registriert: Jan 2015
18.03.2017, 09:25 PM
(Dieser Beitrag wurde zuletzt bearbeitet: 18.03.2017, 09:27 PM von wellenkino.)

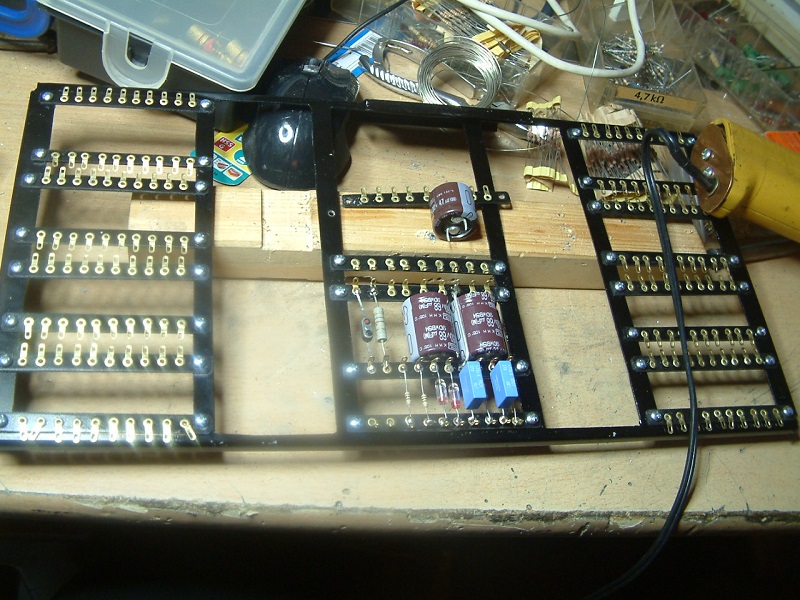

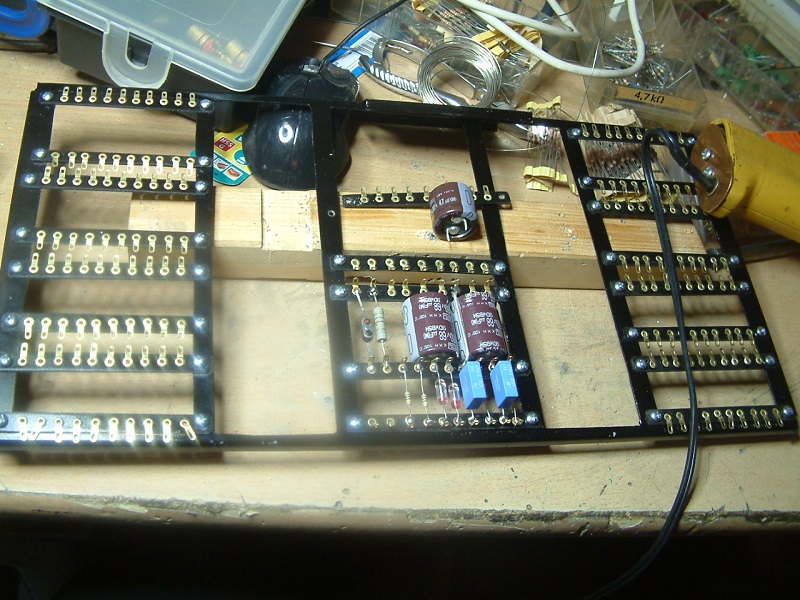

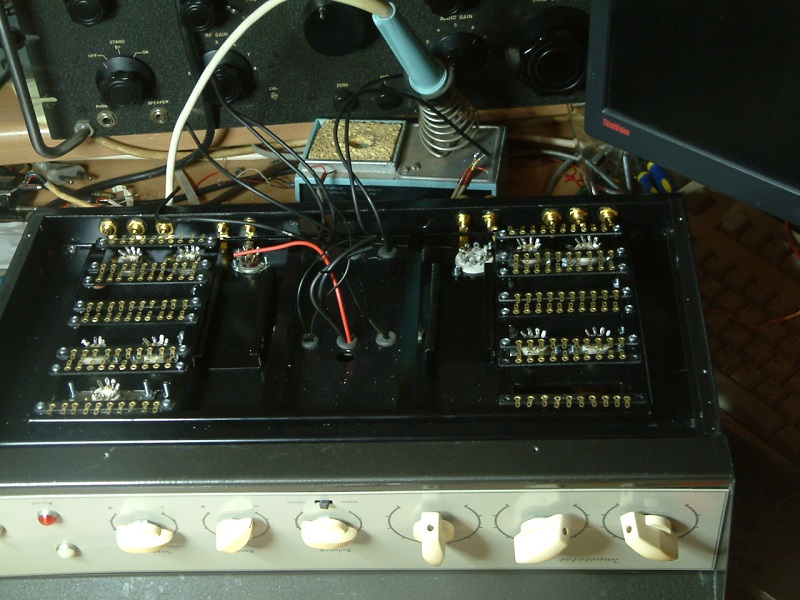

Teilchen bestücken. Brücken sind unten, sieht man nicht.
