Die Qualität der Platinen ist hoch. Saubere zentrierte Löcher, alles verzinnt und durchkontaktiert. Ich war vorher anderes gewöhnt.
Allerdings muss man mit doppelseitigen und durchkontaktierten Platinen anders umgehen als ich es bisher gemacht hatte. Bei einseitigen Platinen kann man die Leiterzüge einfach durch Verbinden der Lötaugen mit Lötzinn herstellen. Bei diesen neuen Platinen zieht sich das Lötzinn durch die Durchkontaktierung, anstatt sich mit dem benachbarten Lötauge zu vereinigen. Das ist theoretisch positiv, da unbeabsichtigte Verbindungen nicht mehr vorkommen. Leider auch keine beabsichtigten...
So habe ich die Leiterbahnen mit versilbertem Kupferdraht gezogen. Das ging nach kurzer Eingewöhnung erstaunlich schnell und gut. Ich mach heut abend mal ein Foto, Interesse wird einfach angenommen
.
Member
Beiträge: 10.596
Themen: 355
Registriert: Jul 2012
Ajo, das meinte ich mit den Blasen.
Member
Beiträge: 10.685
Themen: 44
Registriert: Jan 2008

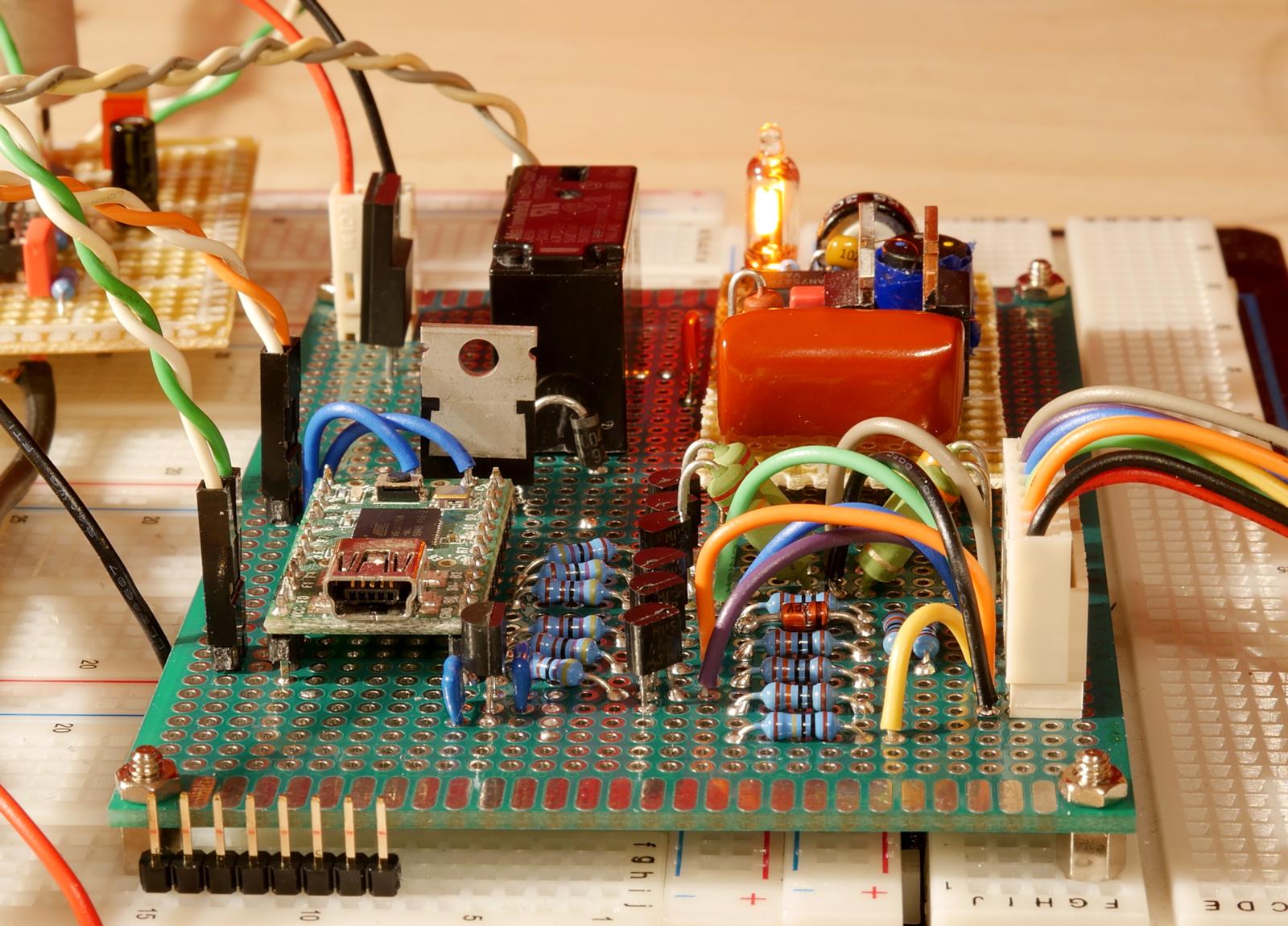

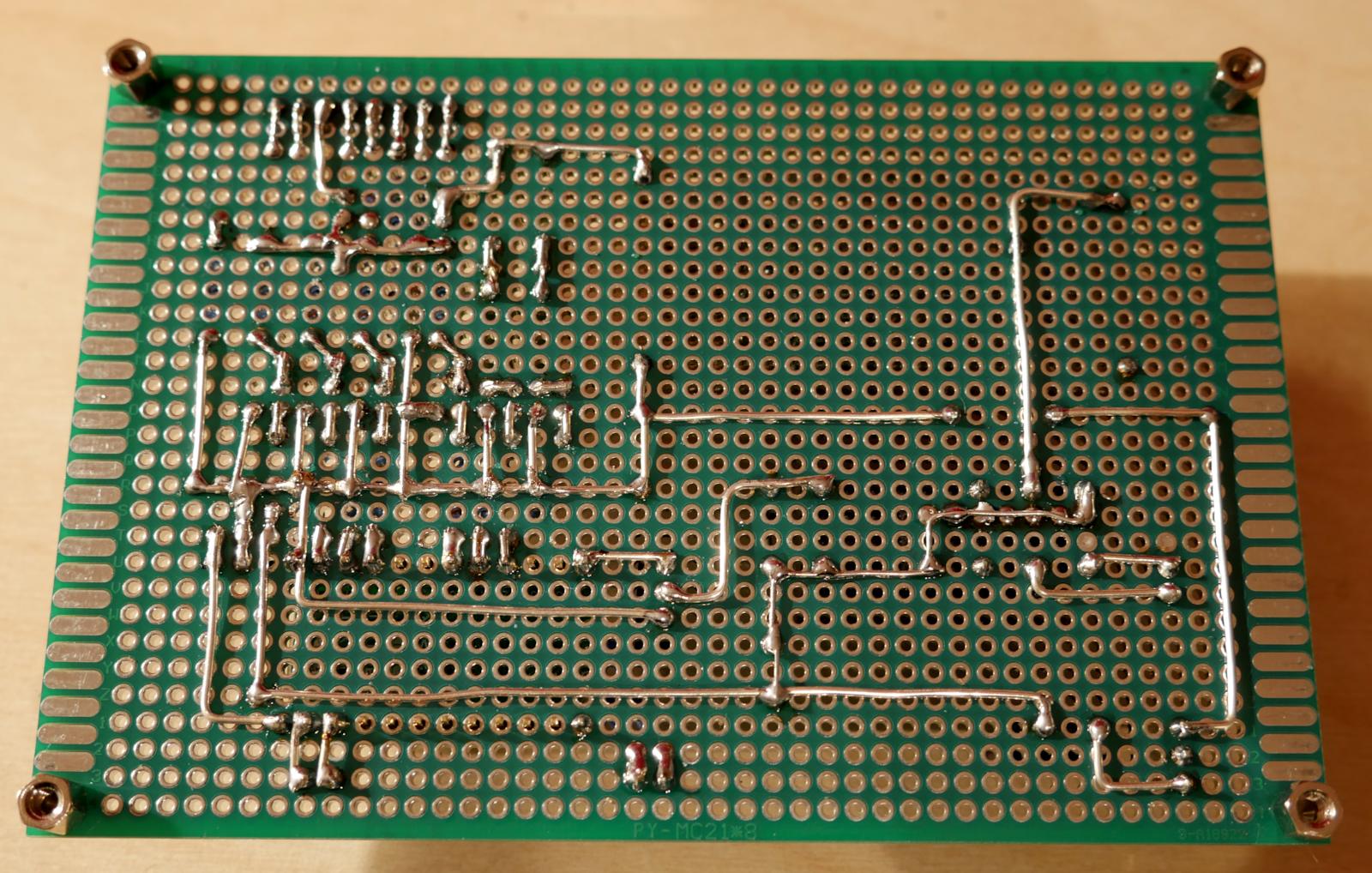

Elektronik aus der Steinzeit, wenn ich mir eure SMD-Projekte ansehe. Bin trotzdem stolz, deshalb nochmal Fotos von unten und oben...
Passt alles wunderbar auf 8x12cm. Noch ein paar Lieferungen aus China, und das wird was
.
Administrator
Beiträge: 10.129
Themen: 165
Registriert: Jun 2005
jo, schön !
+
ich mag es irgendwie, wenn man (ich...) noch sieht, welche Bauteile da werkeln - und es nicht nur nach Schmutzbrösel auf der Platine aussieht
Don't worry about getting older. You're still gonna do dump stuff...only slower
Member
Beiträge: 10.596
Themen: 355
Registriert: Jul 2012
Gesundheit!
Member
Beiträge: 10.685
Themen: 44
Registriert: Jan 2008
Warten auf China... es fehlen noch Buchsen und Stecker. Armes Europa, sowas gibt es hier auch nicht...
Member
Beiträge: 10.596
Themen: 355
Registriert: Jul 2012
Die haben erstmal zwei Wochen zu. Welche Dinge gibt es in Europa nicht?
Member
Beiträge: 10.685
Themen: 44
Registriert: Jan 2008
Es ist alles schon lange unterwegs. Muss nur ankommen.
Member
Beiträge: 10.596
Themen: 355
Registriert: Jul 2012
Das beantwortet nicht meine Frage.
Member
Beiträge: 10.685
Themen: 44
Registriert: Jan 2008
Lautsprecherbuchsen, Klinkenbuchsen, Netzteilbuchsen. Alles, was den Verstärker mit der Aussenwelt verbindet eben.
Member
Beiträge: 10.596
Themen: 355
Registriert: Jul 2012
21.01.2017, 07:05 PM
(Dieser Beitrag wurde zuletzt bearbeitet: 21.01.2017, 07:06 PM von christianw..)
Okay eben.
Member
Beiträge: 10.685
Themen: 44
Registriert: Jan 2008
Nachdem wir jetzt unseren schlechten Tag gehabt hatten, mache ich mal weiter...
Ich weiss genau, dass irgendwann irgendwer irgendein Netzteil an den Verstärker klemmt. Es muss also ein Schutz gegen Verpolung und ein Schutz gegen zu hohe Spannung her. Viel mehr als 24V sollten nicht ran. Dafür ist das chinesische Verstärkermodul spezifiziert, und auch der Rest der Schaltung hat bei etwa 30V sein Limit.
Ziel ist eine Schutzschaltung, die sicher ist UND freundlich zum Netzteil. Es soll einfach nichts passieren, wenn verpolt wurde oder die Spannung zu hoch ist. Mal sehn. Wird wohl ein Relais drin sein, wenn keiner eine bessere Idee hat
.
Member
Beiträge: 15.894
Themen: 70
Registriert: Jul 2009
24.01.2017, 08:38 PM
(Dieser Beitrag wurde zuletzt bearbeitet: 24.01.2017, 08:39 PM von voltwide.)
(24.01.2017, 08:14 PM)kahlo schrieb: Nachdem wir jetzt unseren schlechten Tag gehabt hatten, mache ich mal weiter...
Ich weiss genau, dass irgendwann irgendwer irgendein Netzteil an den Verstärker klemmt. Es muss also ein Schutz gegen Verpolung und ein Schutz gegen zu hohe Spannung her. Viel mehr als 24V sollten nicht ran. Dafür ist das chinesische Verstärkermodul spezifiziert, und auch der Rest der Schaltung hat bei etwa 30V sein Limit.
Ziel ist eine Schutzschaltung, die sicher ist UND freundlich zum Netzteil. Es soll einfach nichts passieren, wenn verpolt wurde oder die Spannung zu hoch ist. Mal sehn. Wird wohl ein Relais drin sein, wenn keiner eine bessere Idee hat .
Ich würde nen "crowbar" bauen: Bei Überspannung oder Verpolung Kurzschluss. Schützt den amp und das Netzteil muß sowas ab
können, ansonsten findet dann natürliche Auslese statt. Und wenn nicht, muß eine Schmelzsicherung dazwischen. Im einfachsten Falle einer Zener/Transildiode, die bei Überlast auf Kurzschluss durchschmilzt.
Von Relais halte ich garnichts.
...mit der Lizenz zum Löten!
Member
Beiträge: 10.596
Themen: 355
Registriert: Jul 2012
24.01.2017, 08:45 PM
(Dieser Beitrag wurde zuletzt bearbeitet: 24.01.2017, 08:45 PM von christianw..)
Diode für Verpolungsschutz, Sicherung + Transil für Überspannung. Die TPA3116/3118 schalten bei 30V von selbst ab. (OVP) (Zumindest geht die Stromaufnahme fast gegen 0)
Member
Beiträge: 10.685
Themen: 44
Registriert: Jan 2008
Ich fass mal kurz zusammen: Ihr haltet weder von der Zielsetzung noch von Relais etwas. Irgendwie motiviert mich das.
Member
Beiträge: 10.596
Themen: 355
Registriert: Jul 2012
Na geht doch.
Administrator
Beiträge: 10.129
Themen: 165
Registriert: Jun 2005
jo, einfach sowas ->
mit passender ZD natürlich
+ ich würde die Diode links zur Sicherung setzen
Don't worry about getting older. You're still gonna do dump stuff...only slower
Member
Beiträge: 10.685
Themen: 44
Registriert: Jan 2008
Ihr wollt immer irgendwas kaputt machen, knallen lassen, durchbrennen...
.
Administrator
Beiträge: 10.129
Themen: 165
Registriert: Jun 2005
...aber DAS funktioniert zumindest !
Don't worry about getting older. You're still gonna do dump stuff...only slower
Member
Beiträge: 10.685
Themen: 44
Registriert: Jan 2008
24.01.2017, 11:00 PM
(Dieser Beitrag wurde zuletzt bearbeitet: 24.01.2017, 11:05 PM von kahlo.)

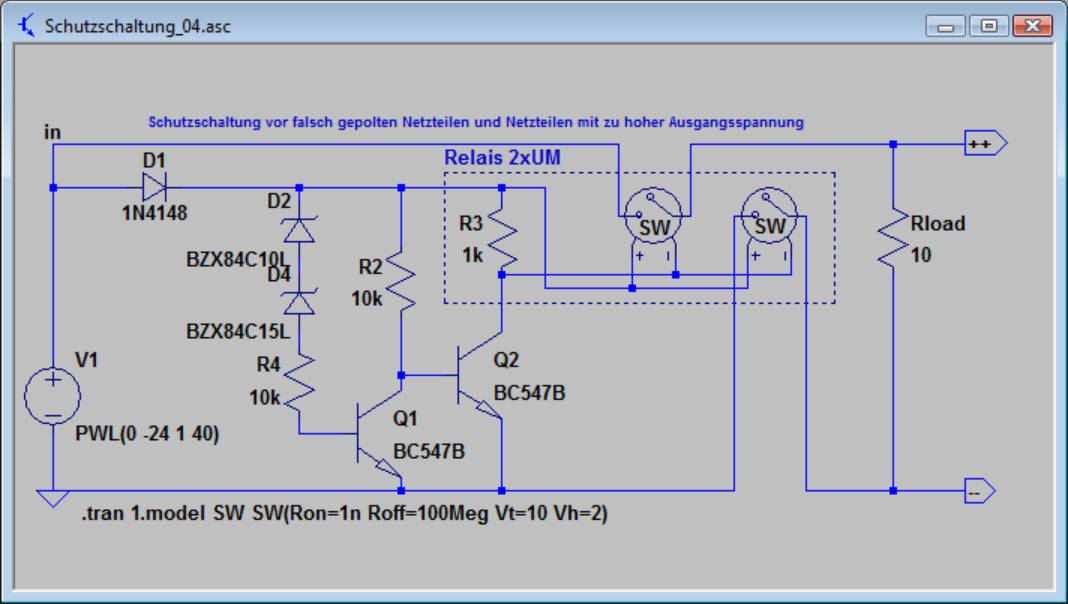

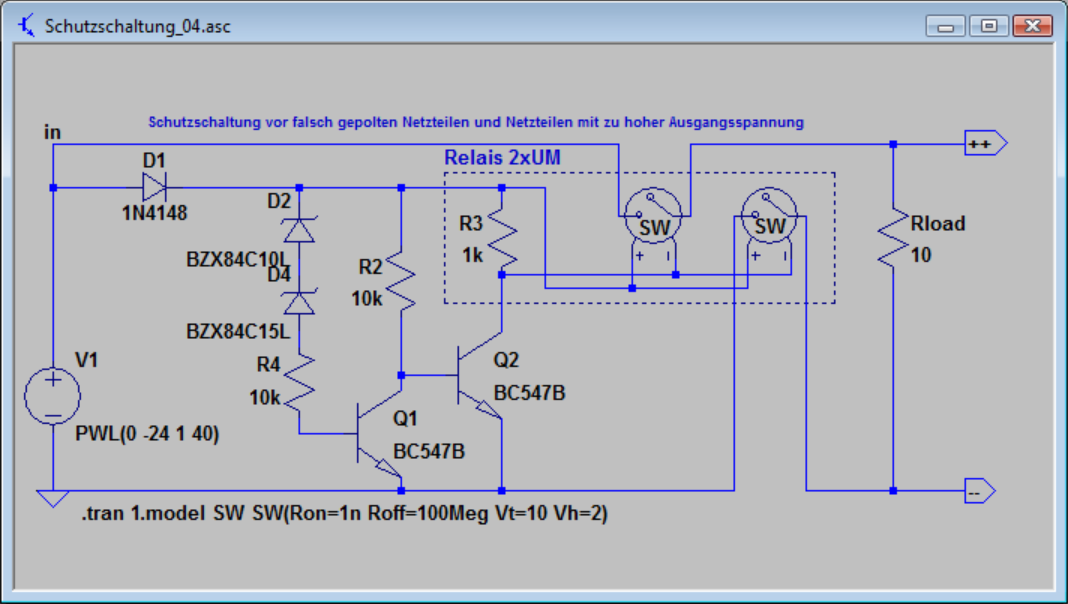

Mit Teilen, von denen ihr nix haltet, die ich aber da habe, könnte ich zum Beispiel das bauen:

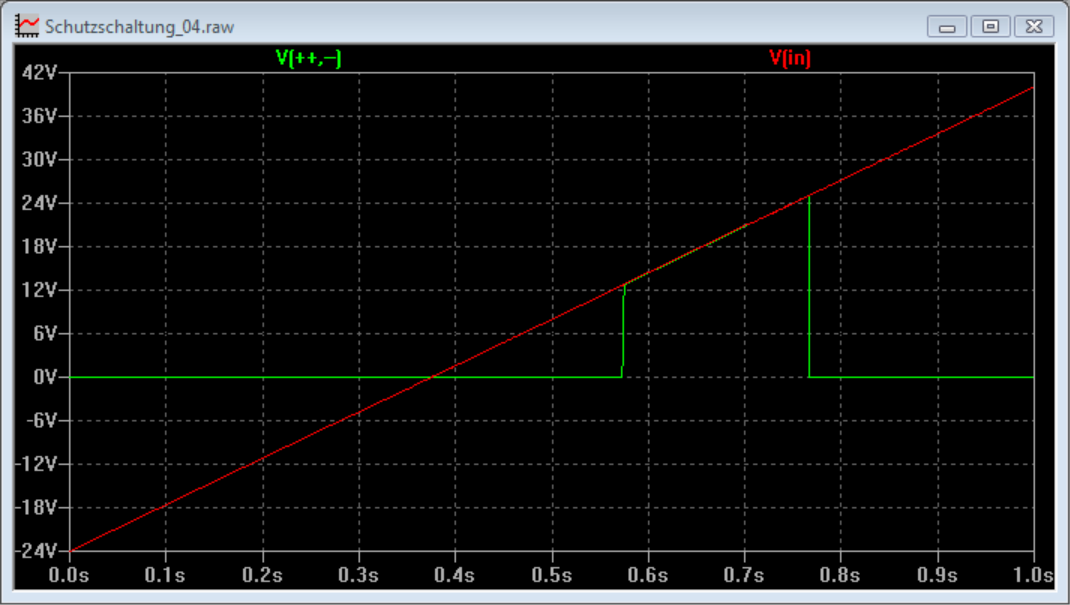

Bei Verpolung oder falscher Spannung zuckt das Relais nicht mal und sorgt für vollständige Trennung.
Mehr Teile, ok... sonst noch etwas falsch?
Schutzschaltung_04.asc (Größe: 2,25 KB / Downloads: 530)
<-- Kopf rauch
