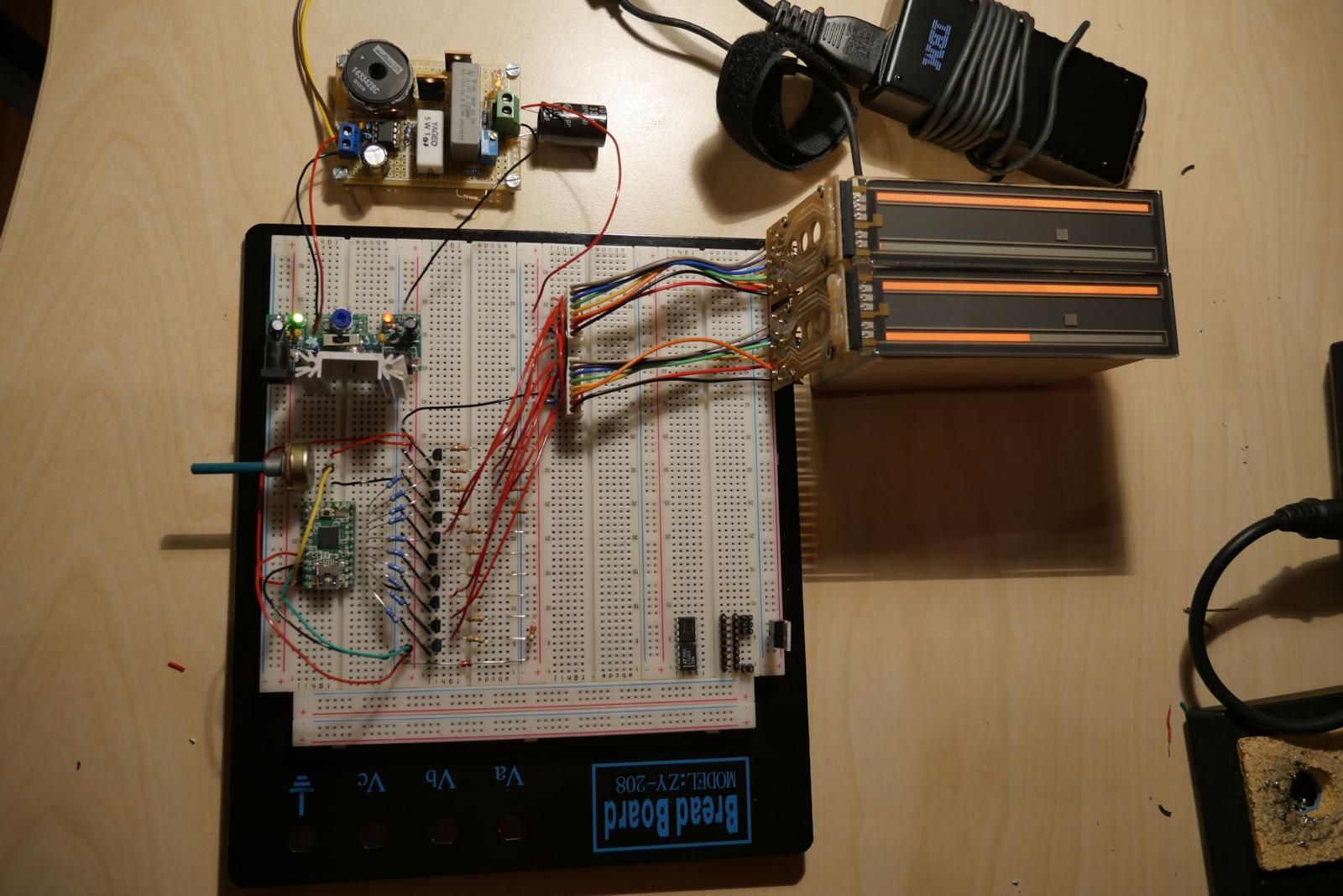

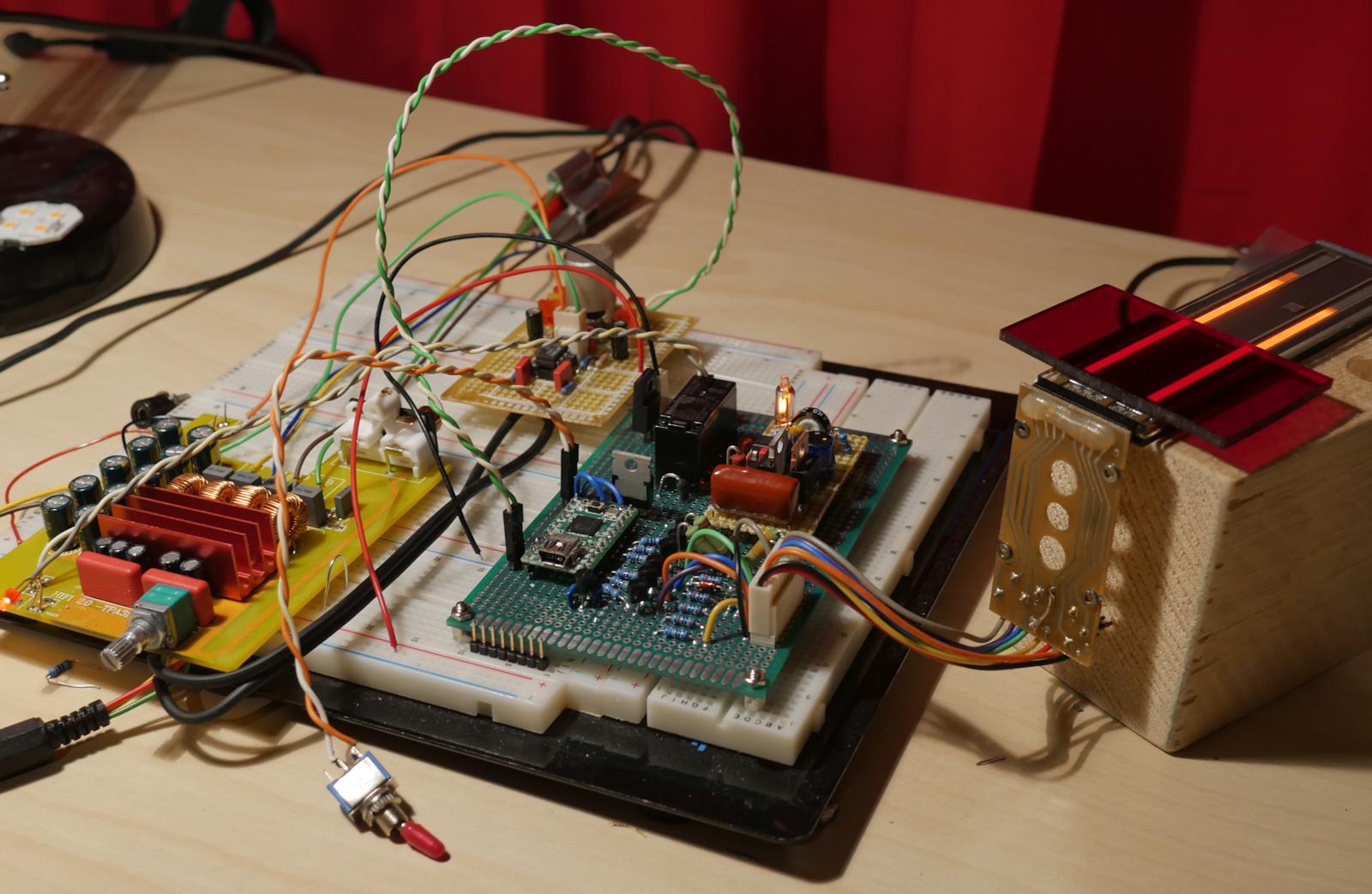

PBG12201 Plasma Bargraph Display - reloaded
|
.
// Bargraph @ Teensy 2.0
// Version 0.1beta
#include <FlexiTimer2.h>
#include <math.h>
const byte Frequency = 67; // Zielfrequenz des Displays in Hz
const byte Segments = 201; // Anzahl der Segmente des Displays
const byte Phases = 3; // Anzahl der Phasen des Displays (maximal 5)
const byte ResetPin = 5; // Resetanschluss
const byte InputPin_1 = 21; // Eingangspins
const byte InputPin_2 = 20; // Eingangspins
const byte InputPin_3 = 19; // Eingangspins
const byte InputPin_4 = 18; // Eingangspins
const byte LinLogPin = 23; // Lin-Log-Umschalt-Pin
const byte AnodePin_1 = 6; // Anodenpins
const byte AnodePin_2 = 7; // Anodenpins
const byte AnodePin_3 = 8; // Anodenpins
const byte AnodePin_4 = 9; // Anodenpins
const byte Umax = 5; // Maximalspannung am Analog-Input
const float Ustep = 0.004888;// Spannung zwischen 2 ADC-Werten
volatile int Actual_Phase; // Zähler für die Phasensteuerung
volatile int Old_Phase; // Zähler für die Phasensteuerung
volatile int Actual_Segment = 1; // Zähler für die Phasensteuerung
int Input_1 = 0; // Analogspeichervariable
int Input_2 = 0; // Analogspeichervariable
int Input_3 = 0; // Analogspeichervariable
int Input_4 = 0; // Analogspeichervariable
int InputScaler; // Faktor zur Skalierung der ADC-Werte auf die Segmentzahl (lineare Anzeige)
int Balken_1 = 0; // Variable für die aktuelle Balkenlänge
int Balken_2 = 0; // Variable für die aktuelle Balkenlänge
int Balken_3 = 0; // Variable für die aktuelle Balkenlänge
int Balken_4 = 0; // Variable für die aktuelle Balkenlänge
double dBV; // dBV log
int LogTab[1024]; // LogTabelle ADC-Werte - Segmente
void flush() { // Interrupt service routine zur Phasensteuerung
switch (Actual_Segment) {
case Segments: // Das letzte Segment erreicht?
digitalWrite(Actual_Phase, LOW); // Das letzte Segment abschalten
digitalWrite(ResetPin, HIGH); // Reset des Displays
Actual_Segment = 1; // Rücksetzen der Zähler
Actual_Phase = Phases; // Rücksetzen der Zähler
digitalWrite(AnodePin_1, LOW); // Anoden wieder einschalten
digitalWrite(AnodePin_2, LOW); // Anoden wieder einschalten
digitalWrite(AnodePin_3, LOW); // Anoden wieder einschalten
digitalWrite(AnodePin_4, LOW); // Anoden wieder einschalten
break;
default: // Kern der Displaysteuerung
Actual_Segment++; // Zeiger auf das aktuelle Segment erhöhen
if (Balken_1 < Actual_Segment) digitalWrite(AnodePin_1, HIGH); // Bei Solllänge des Balkens wird die Anode abgeschaltet
if (Balken_2 < Actual_Segment) digitalWrite(AnodePin_2, HIGH); // Bei Solllänge des Balkens wird die Anode abgeschaltet
if (Balken_3 < Actual_Segment) digitalWrite(AnodePin_3, HIGH); // Bei Solllänge des Balkens wird die Anode abgeschaltet
if (Balken_4 < Actual_Segment) digitalWrite(AnodePin_4, HIGH); // Bei Solllänge des Balkens wird die Anode abgeschaltet
Old_Phase = Actual_Phase++; // Zeiger auf die aktuelle Phase erhöhen und den alten Wert sichern
if (Actual_Phase > Phases - 1) Actual_Phase = 0; // Phase overflow auf Null
digitalWrite(Actual_Phase, HIGH); // Das nächste Segment anschalten
digitalWrite(Old_Phase, LOW); // Das alte Segment ausschalten
digitalWrite(ResetPin, LOW); // Reset deaktivieren, falls aktiv
break;
}
}
void setup() {
pinMode(0, OUTPUT); // Die Pins für maximal 5 Phasen werden als Output-Pins definiert
pinMode(1, OUTPUT);
pinMode(2, OUTPUT);
pinMode(3, OUTPUT);
pinMode(4, OUTPUT);
pinMode(ResetPin, OUTPUT); // Resetpin wird als Output-Pin definiert
pinMode(LinLogPin, INPUT_PULLUP); // Pin offen: linear, Pin mit GROUND verbunden: logarithmisch
pinMode(AnodePin_1, OUTPUT);
pinMode(AnodePin_2, OUTPUT);
pinMode(AnodePin_3, OUTPUT);
pinMode(AnodePin_4, OUTPUT);
Actual_Phase = Phases;
InputScaler = 1024/Segments; // Faktor zur Skalierung der ADC-Werte auf die Segmentzahl (lineare Anzeige)
// Logtabelle schreiben
LogTab[0] = 1; // Fade out unter -45dBV, relativ zum Maximalpegel
LogTab[1] = 2;
LogTab[2] = 3;
LogTab[3] = 3;
LogTab[4] = 4;
LogTab[5] = 4;
for(int x = 6; x < 1024; x++) { // Berechnung der Log-Tabelle
dBV = 20.0 * log10(x * Ustep / Umax);
LogTab[x] = 4.4 * dBV + Segments;
}
digitalWrite(ResetPin, HIGH); // Reset des Displays
FlexiTimer2::set(1, 1.0/(Frequency*Segments), flush); // Definition des Timerinterrupts
FlexiTimer2::start(); // Aktivierung des Interrupts
}
void loop() { // Hauptprogramm
Input_1 = analogRead(InputPin_1); // ADC
Input_2 = analogRead(InputPin_2);
Input_3 = analogRead(InputPin_3);
Input_4 = analogRead(InputPin_4);
switch (digitalRead(LinLogPin)) {
case HIGH: // Default linear, interner Pullup-Widerstand ist aktiviert
Balken_1 = Input_1/InputScaler; // lineare Skalierung der ADC-Werte auf die Segmentzahl
Balken_2 = Input_2/InputScaler; // lineare Skalierung der ADC-Werte auf die Segmentzahl
Balken_3 = Input_3/InputScaler; // lineare Skalierung der ADC-Werte auf die Segmentzahl
Balken_4 = Input_4/InputScaler; // lineare Skalierung der ADC-Werte auf die Segmentzahl
break;
case LOW: // Logarithmisch
Balken_1 = LogTab[Input_1]; // Lesen der Log-Tabelle
Balken_2 = LogTab[Input_2];
Balken_3 = LogTab[Input_3];
Balken_4 = LogTab[Input_4];
break;
}
}
. Mein Fokus für die Entwicklung hat sich danach verschoben, da ich nicht an Mischpulten mit vielen Anzeigen interessiert bin. Für mich ist maximal eine Stereoanzeige sinnvoll...
.(09.09.2016, 07:14 PM)kahlo schrieb: Ich verstehe leider immer noch nicht, worauf du hinaus willst.
(10.09.2016, 08:57 AM)buyman schrieb:Das ist ja alles ganz schön, aber wozu? Im Augenblick kann ich ohne Probleme 4 Displays ansteuern. Da der Teensy 12 Analogeingänge hat, könnte man mit viel zusätzlichem Aufwand auch 6 Displays schaffen. Das ist sinnlos, wenn man einfach einen zweiten Teensy danebenstellen kann.(09.09.2016, 07:14 PM)kahlo schrieb: Ich verstehe leider immer noch nicht, worauf du hinaus willst.
Darauf, dass serielle Verbindungen für zeitkritische Signale problemlos verwendet werden können. LVDS diente da nur als Beispiel. Ein bekannteres Beispiel wäre SATA - auch eine serielle Schnittstelle
(Welche noch dazu die parallele Variante (IDE/P-ATA) abgelöst hat, weil diese technisch am "Ende" war, also die parallele Übertragung per Kabel technisch nicht mehr sinnvoll umzusetzen war.)
Dafür mit kleinem DCDC-Wandler.
. Dazu fehlt noch:
. Theoretisch ist schon genug geposted, dass Nach- und Umbauten möglich sind.

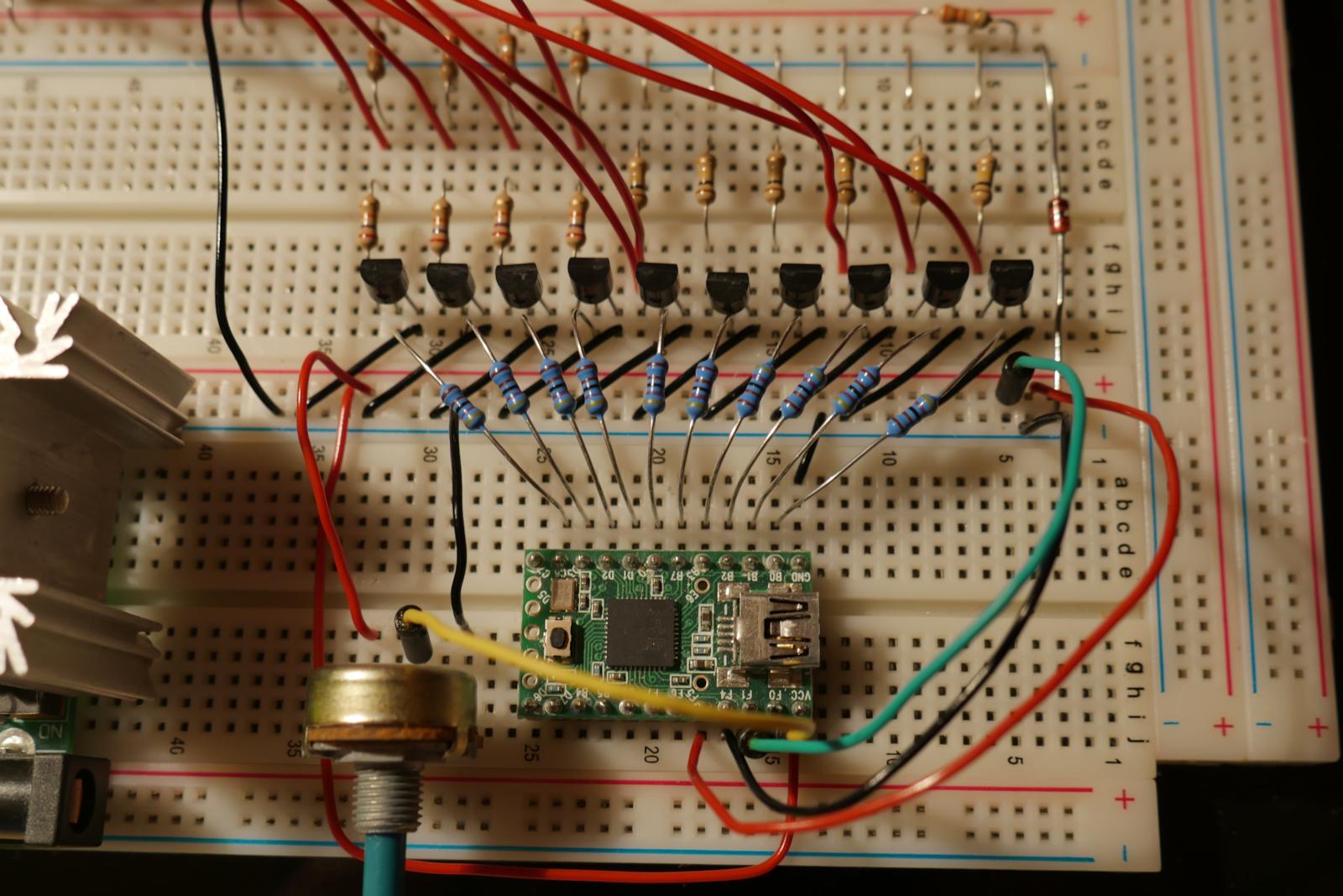

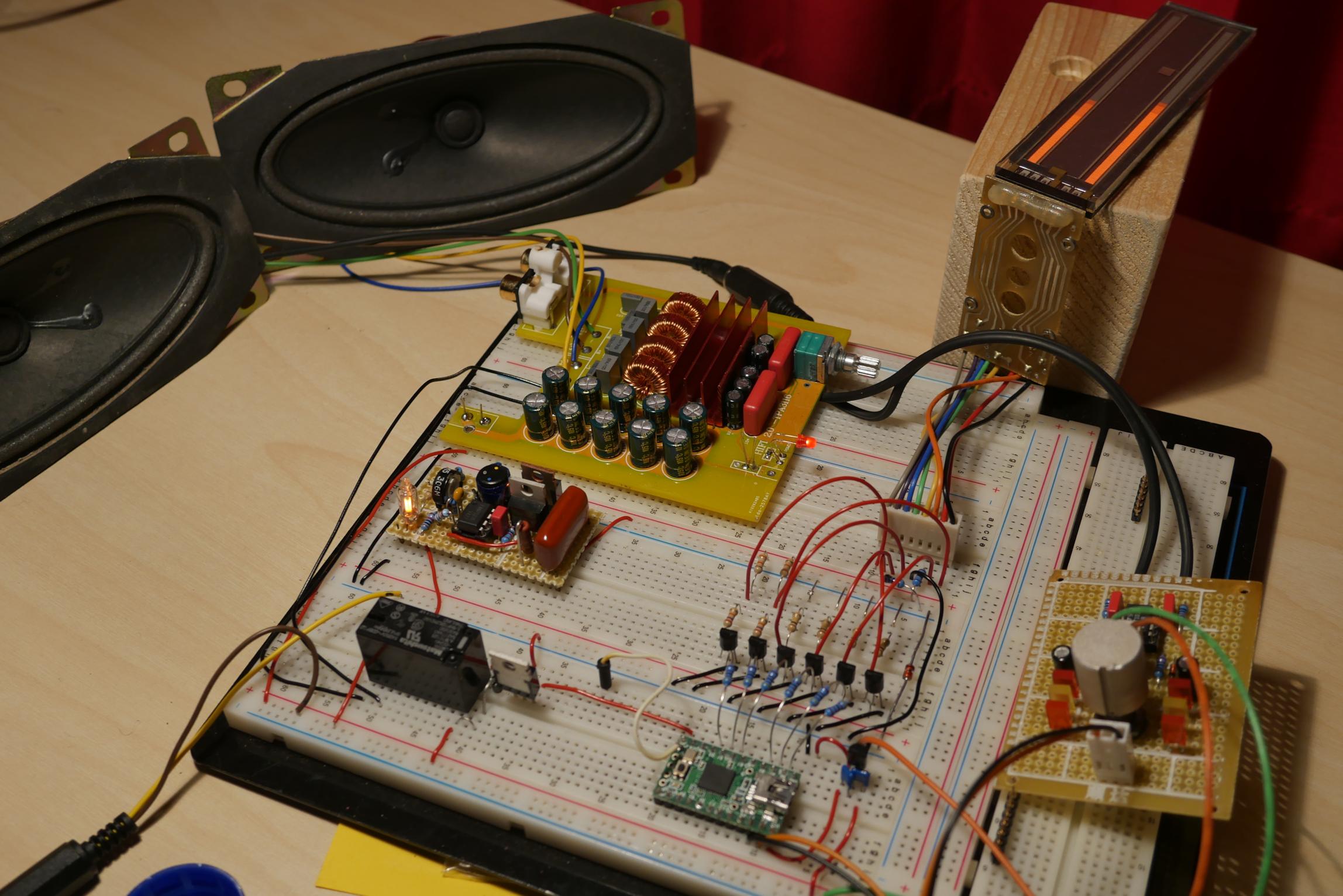

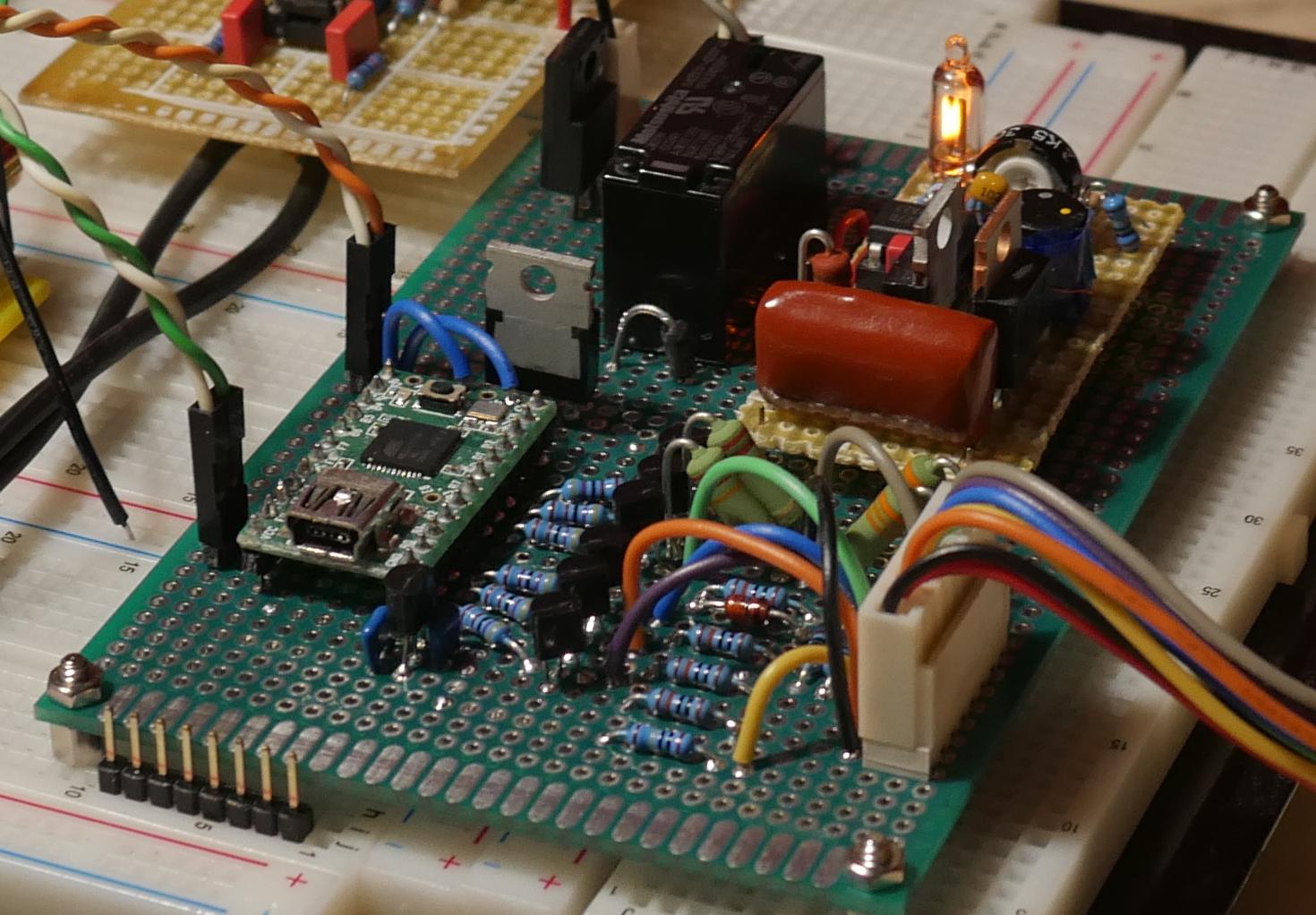

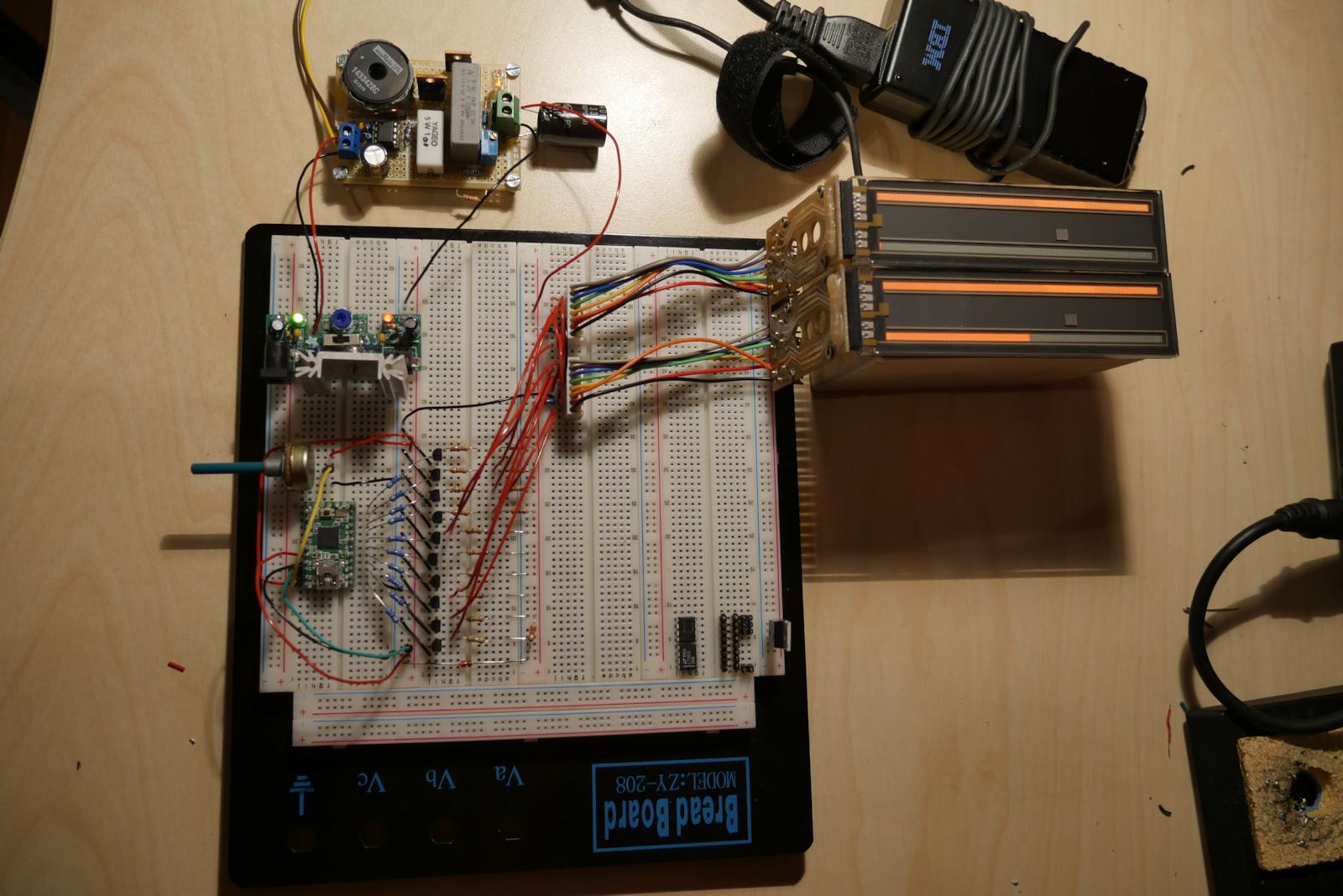

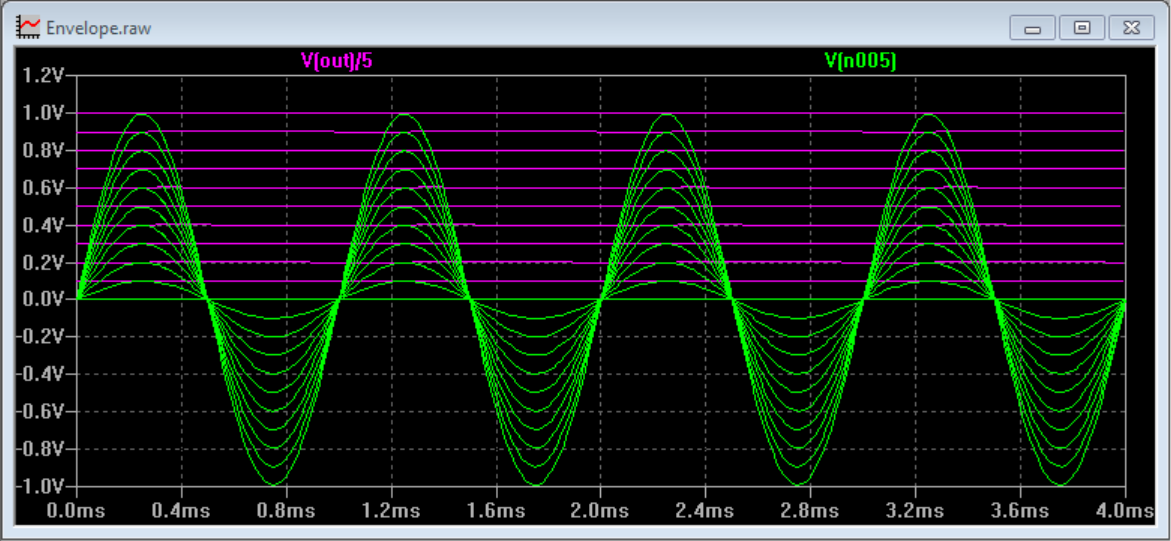

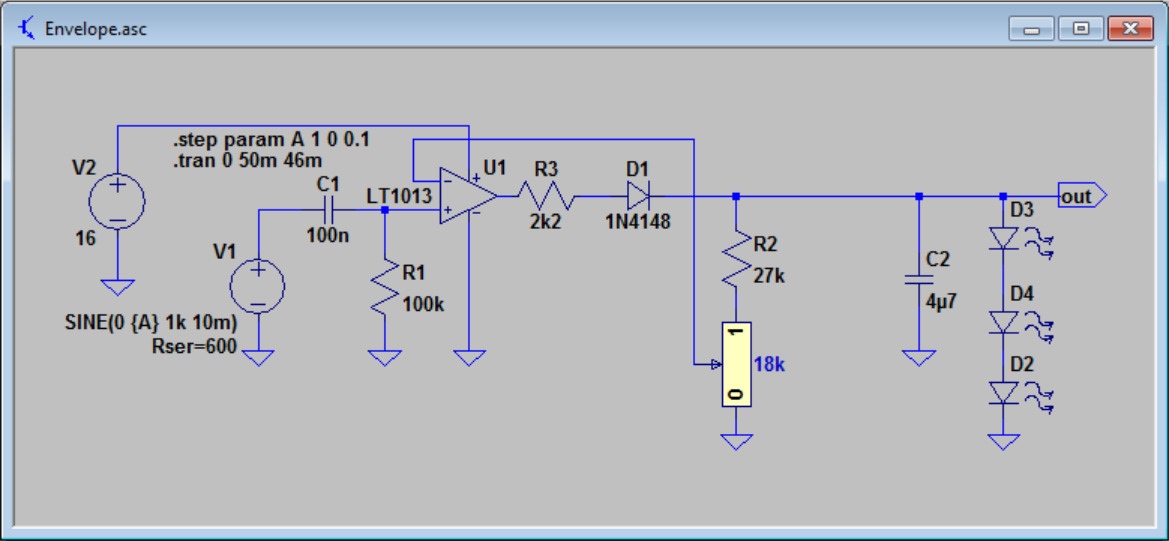

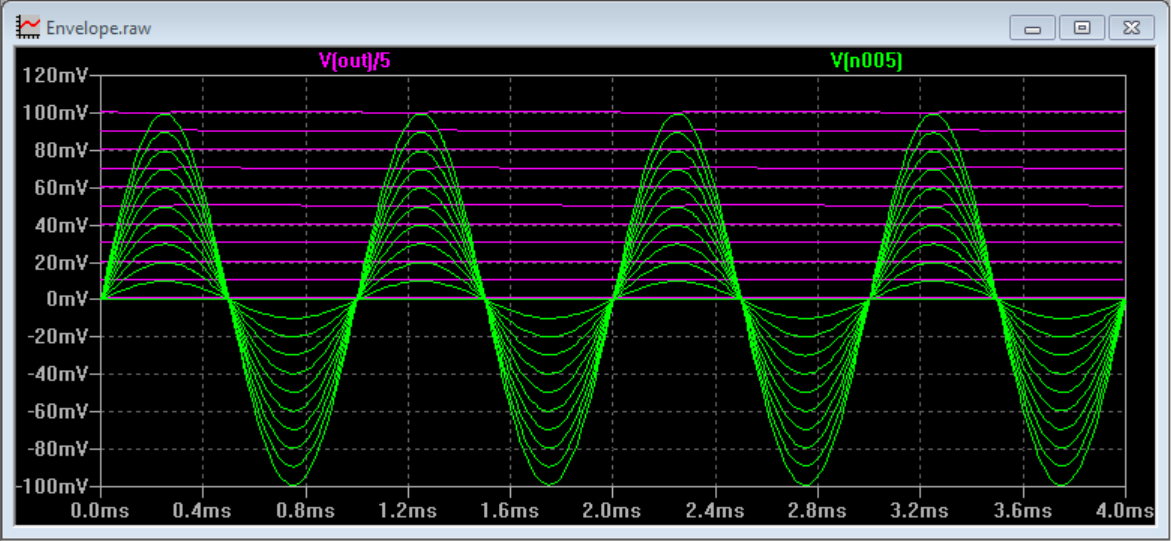

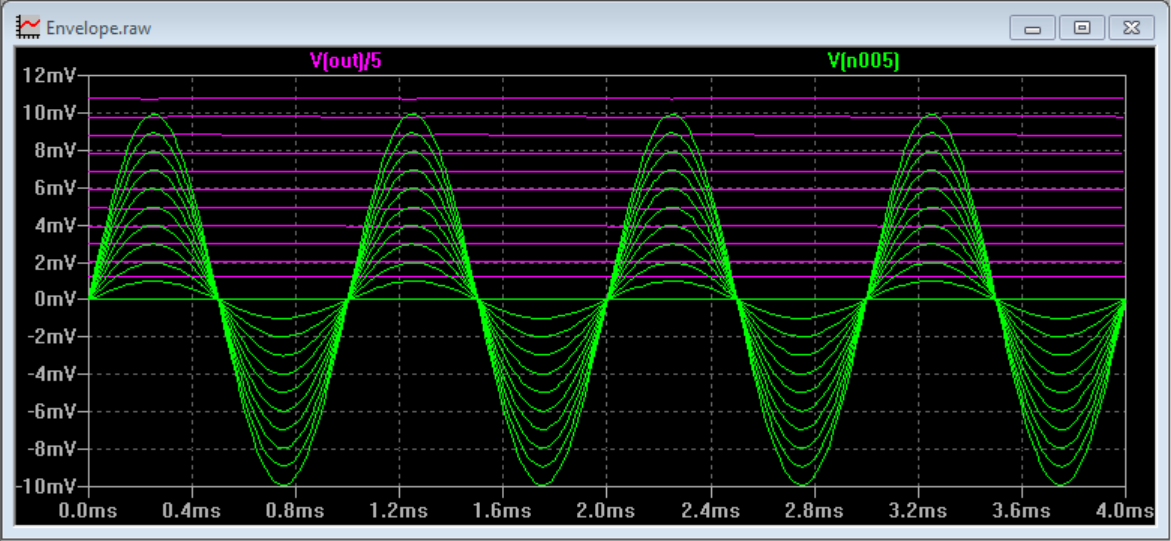

. Diesmal war ich besser. Die Schaltung um den OPV ist ganz lustig und funktioniert etwas anders als normal
.
Envelope.asc (Größe: 2,22 KB / Downloads: 610)
Poti.lib (Größe: 129 Bytes / Downloads: 551)
poti.asy (Größe: 552 Bytes / Downloads: 574)

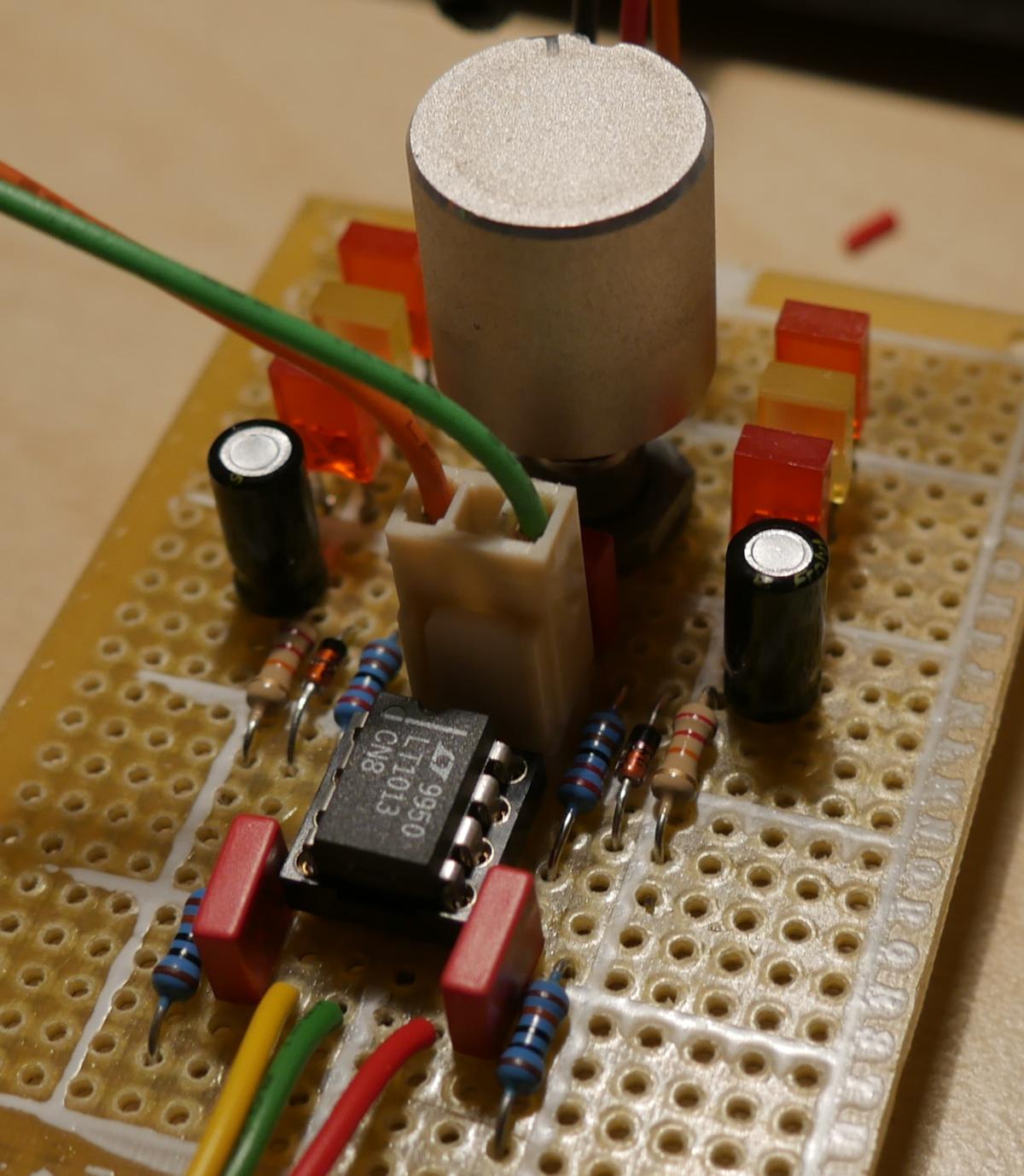

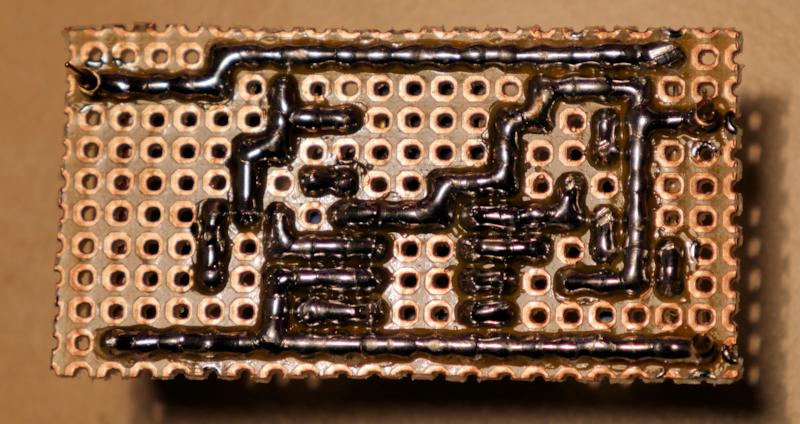

Der schnelle Lochrasteraufbau in Stereo funktioniert exakt nach Plan .![[Bild: 184_FAN_small_03.png]](https://stromrichter.org/d-amp/images/forumuploadpics/184_FAN_small_03.png)
![[Bild: 97_FAN_small_01.jpg]](https://stromrichter.org/d-amp/images/forumuploadpics/97_FAN_small_01.jpg)

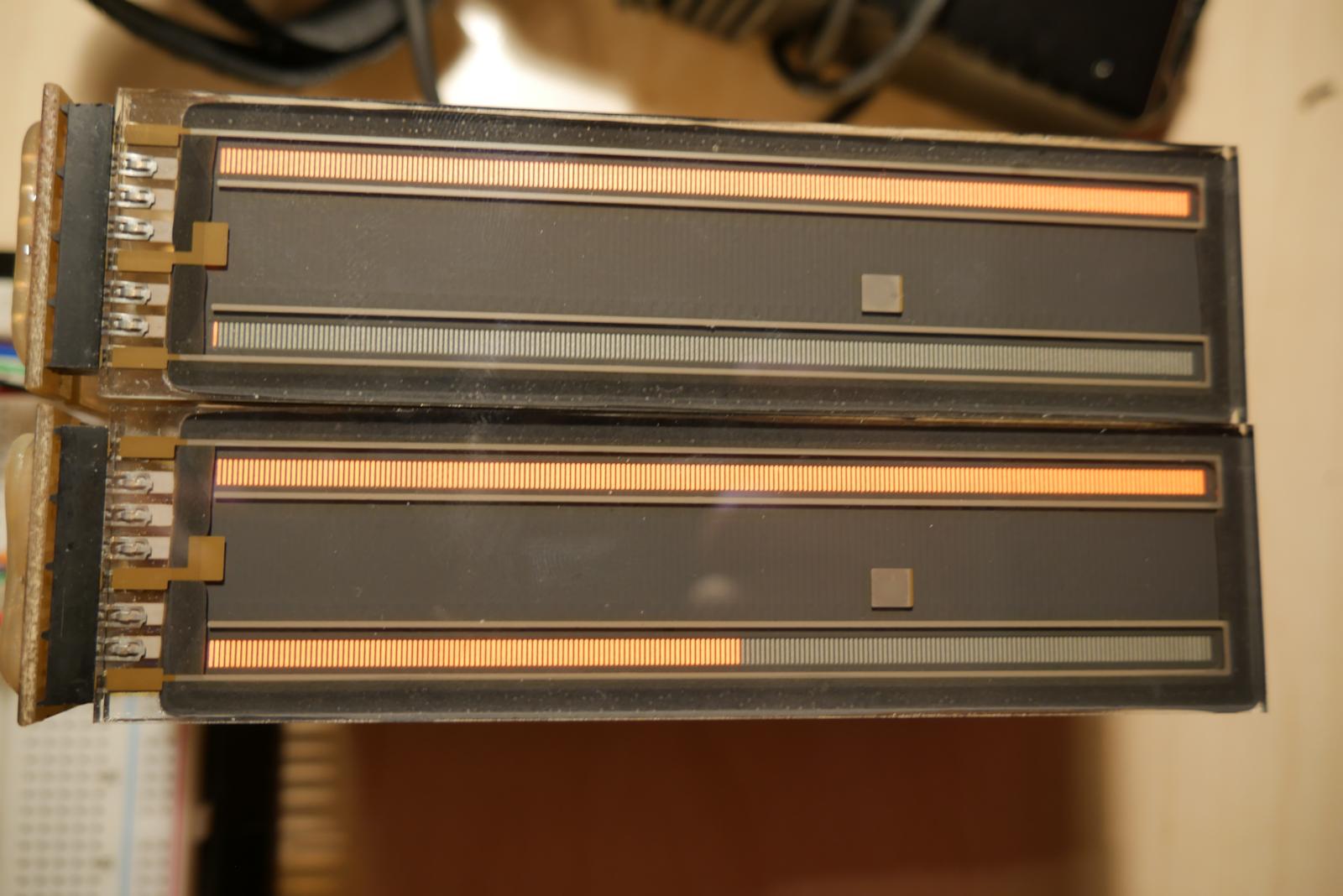

: . In der Dimensionierung kann die Schaltung 2 Displays (4 Balken) versorgen, eventuell auch 3.
(18.09.2016, 06:03 PM)Black_Chicken schrieb: Hey Cool, genau vor 2 Wochen habe ich mir überlegt ob man nicht einen standard-PFC Controller-IC verwenden kann um einen Boost-Wandler in BCM zu realiseren. Gefällt!Man kann! mache ich schon seit ca 10 Jahren so
. Aber ich kann bestätigen, dass das Prinzip cool ist. Eiskalte Bauelemente, wohin das Auge schaut.
.
